FB180SA10 силовой MOSFET-модуль Vishay

FB180SA10 от Vishay Semiconductors — высокотоковый силовой N-канальный MOSFET-модуль, предназначенный для мощных промышленных систем преобразования и коммутации энергии. Устройство построено на базе Power MOSFET пятого поколения и объединяет параллельно соединённые силовые MOSFET-кристаллы в компактном полностью изолированном корпусе SOT-227. Максимальное напряжение сток–исток VDSS составляет 100 В, а непрерывный ток стока достигает 180 А при TC = 25 °C.

Одной из ключевых характеристик Vishay FB180SA10 является очень низкое сопротивление открытого канала RDS(on) = 0,0065 Ом при VGS = 10 В и токе ID = 180 А. Максимальный импульсный ток стока составляет 720 А, а допустимая рассеиваемая мощность при температуре корпуса 25 °C достигает 480 Вт. Такое сочетание параметров позволяет использовать модуль в мощных низковольтных преобразовательных каскадах и системах с высокой токовой нагрузкой.

FB180SA10 имеет полную лавинную стойкость. Энергия одиночного лавинного импульса составляет 700 мДж, допустимый лавинный ток — 180 А, а максимальное напряжение затвор–исток — ±20 В. Встроенный body diode допускает непрерывный ток до 180 А и импульсный ток до 720 А.

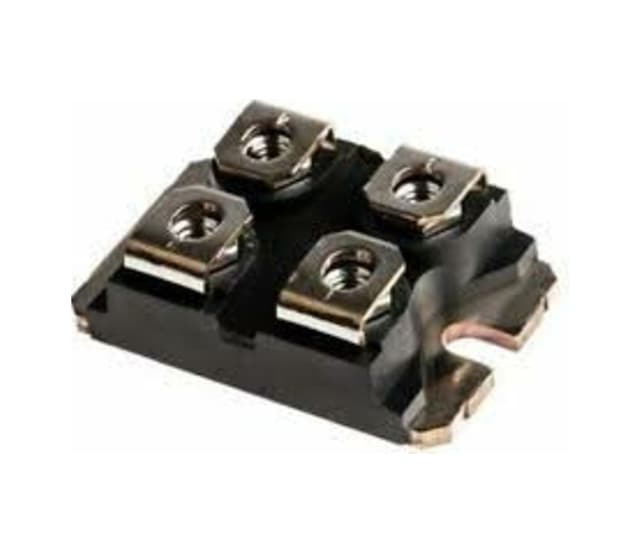

Полностью изолированный корпус SOT-227 рассчитан на непосредственное крепление к радиатору и обеспечивает напряжение изоляции 2,5 кВ AC RMS. Рабочий диапазон температуры перехода составляет от −55 до +150 °C. Низкое тепловое сопротивление и малая внутренняя индуктивность делают модуль подходящим для профессиональной силовой электроники.

Область применения

• импульсные источники питания;
• DC/DC-преобразователи;
• высокотоковые силовые ключи;
• промышленные преобразователи мощности;
• системы управления электродвигателями;
• инверторные системы;
• промышленная силовая электроника;
• оборудование с высокой токовой нагрузкой.
