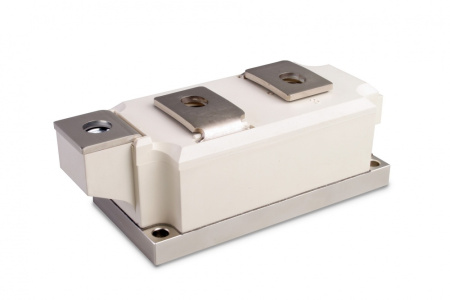

Модуль SKKT570/18E

Модуль SKKT 570/18 E от Semikron — тиристорный модуль высокого класса, предназначенный для промышленных силовых преобразователей, управляемых выпрямителей и систем плавного пуска. Он объединяет в одном корпусе два тиристора и пару диодов, что позволяет реализовывать мостовые схемы и управляемые выпрямители с малым числом компонентов в цепи. Модуль рассчитан на обратное напряжение 1800 В и средний прямой ток 570 А при температуре корпуса 85 °C, что делает его подходящим для тяжёлых режимов эксплуатации.

Конструкция модуля предусматривает керамическую основу из нитрида алюминия для эффективного теплоотвода и высокую надёжность механических соединений. Контактные поверхности выполнены из благородных металлов и закреплены через пружинные элементы, что обеспечивает стабильность контакта даже при вибрациях и тепловых циклах. Тепловое сопротивление переход-к-корпусу составляет 0,034 K/W, а модуль-к-радиатор — 0,01 K/W, что позволяет эффективно отводить избыточную теплоту при плотных схемах монтажа.

При включении ток до 1700 А модуль проявляет стабильное напряжение открытия 1,44 В (при Tj = 25 °C), а при нагреве до 135 °C — 0,78 В, что говорит о прогнозируемом изменении параметров в зависимости от температуры. Модуль способен выдержать импульсный ток до 19000 А при холодном состоянии, что важно для сценариев кратковременных перенагрузок.

Области применения

• Управляемые выпрямители и преобразователи напряжения
• Системы плавного пуска (soft start) электромоторов
• Управление постоянным током в промышленном оборудовании
• Регуляторы мощности, нагревательные установки, термоконтроль
• Силовая часть систем автоматизации и электроприводов
• Контроль освещения, электронные регуляторы и диммеры

Благодаря высокой надёжности, тепловой стабильности и проверенной конструкции, модуль SKKT 570/18 E остаётся востребованным компонентом в силовой электронике, где важно сочетание прочности, управляемости и долговременной работы.
