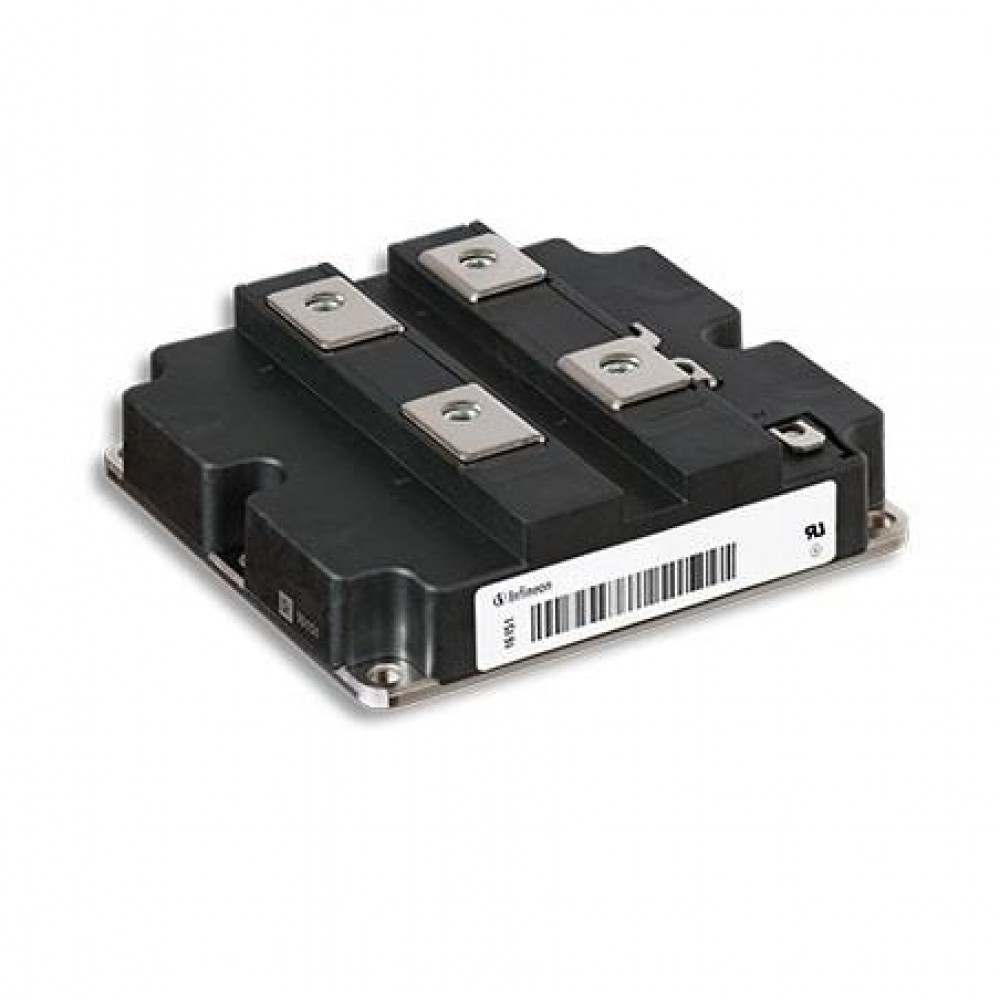

IGBT модуль FZ1600R17KE3

Модуль FZ1600R17KE3 от Infineon / Eupec — высокомощный IGBT-модуль, предназначенный для работы в промышленных инверторах, преобразователях и силовых системах. Он рассчитан на напряжение до 1700 В и номинальный ток до 1600 А, а также способен выдерживать импульсные токи до 2300 А, что делает его эффективным решением для систем с высокими нагрузками и динамическими режимами. Общая рассеиваемая мощность достигает 8950 Вт, что позволяет применять модуль в нагруженных условиях.

Сопротивление насыщения модуля ограничено 2.45 В при типовых условиях, а высокая входная ёмкость (145 нФ) обеспечивает стабильность при переключениях. Модуль допускает рабочие температуры от –40 до +125 °C, что позволяет использовать его в широком спектре климатических и промышленных условий. Напряжение затвор-эмиттер удерживается в пределах ±20 В, что даёт гибкость при управлении через стандартные IGBT-драйверы.

Корпус модуля рассчитан на монтаж на шасси (chassis mount), с габаритами порядка 140 × 130 × 38 мм, что позволяет обеспечить надёжный теплоотвод и интеграцию в конструкции с воздушным или жидкостным охлаждением. Применение технологии Infineon/Eupec гарантирует высокую стабильность и долговечность модуля в тяжёлых режимах работы.

Области применения

• Промышленные инверторы и преобразователи напряжения
• Высокомощные приводы (двигатели, насосы, компрессоры)
• Системы рекуперации и торможения (braking choppers)
• Солнечные и ветровые инверторы в энергетике
• Силовые модули для транспортных и тяговых систем
• UPS и источники бесперебойного питания крупной мощности
• Устройства силовой электроники, где нужна высокая нагрузочная способность и надёжность
