- Производитель: Semikron Danfoss
- Модель: SKKH330/12E
- Код заказа: 230B1754
- Прежний артикул: 07898550
- Серия: SEMIPACK
- Тип: тиристорно-диодный силовой модуль
- Технология: тиристор с усиливающим управляющим электродом / диод
- Топология: выпрямитель, последовательно соединённые тиристор и диод
- Повторяющееся напряжение: 1200 В
- Номинальный ток: 309 А
- Неповторяющийся импульсный ток: 8000 А
- Пороговое напряжение открытого состояния: 0,8 В
- Дифференциальное сопротивление открытого состояния: 0,6 мОм
- Максимальное напряжение управления: 3 В
- Максимальный ток управления: 200 мА
- Время выключения: 150 мкс
- Тепловое сопротивление переход–корпус одного элемента: 0,11 К/Вт
- Тепловое сопротивление переход–корпус модуля: 0,055 К/Вт
- Температура перехода: −40…+130 °C
- Температура хранения: −40…+130 °C
- Напряжение изоляции: 3600 В RMS в течение 1 с; 3000 В RMS в течение 1 мин
- Материал изолирующей подложки: нитрид алюминия
- Корпус: SEMIPACK 3
- Размеры: 115 × 50 × 52 мм
- Масса нетто: 0,64 кг
- Страна производства: Словакия
- Сертификация: UL E63532
- Статус: серийное производство

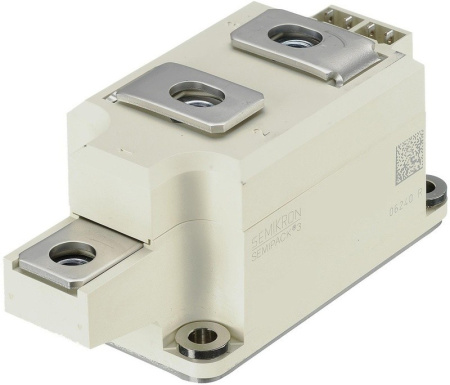

Описание SKKH330/12E тиристорно-диодный модуль Semikron Danfoss
SKKH330/12E — силовой тиристорно-диодный модуль производства Semikron Danfoss, входящий в линейку SEMIPACK. Модуль объединяет в одном корпусе силовой тиристор и выпрямительный диод, соединённые последовательно, и предназначен для построения управляемых выпрямителей. Рабочее повторяющееся напряжение составляет 1200 В, номинальный ток согласно актуальной карточке производителя — 309 А, а неповторяющийся импульсный ток достигает 8000 А.
Силовой тиристор имеет усиливающий управляющий электрод, уменьшающий требования к схеме запуска. Максимальные ток и напряжение управления составляют соответственно 200 мА и 3 В. Время выключения тиристора не превышает 150 мкс. Пороговое напряжение открытого состояния составляет 0,8 В, а эквивалентное дифференциальное сопротивление — 0,6 мОм. Эти параметры позволяют использовать модуль в промышленных регулируемых преобразователях большой мощности.
SKKH330/12E выполнен в изолированном корпусе SEMIPACK 3 размером 115 × 50 × 52 мм. Передача тепла осуществляется через керамическую подложку из нитрида алюминия и изолированное металлическое основание. Контактирование силовых кристаллов под давлением с применением драгоценных металлов рассчитано на высокую надёжность при термоциклировании. Тепловое сопротивление переход–корпус составляет 0,11 К/Вт на один элемент и 0,055 К/Вт на весь модуль при непрерывной нагрузке.
Диапазон температуры перехода и хранения составляет −40…+130 °C. Электрическая прочность изоляции основания достигает 3600 В RMS в течение 1 с или 3000 В RMS в течение 1 мин. Масса нетто составляет 0,64 кг. Модуль соответствует требованиям UL E63532. Производитель указывает для него статус серийного производства и внутренний код заказа 230B1754; прежний артикул Semikron — 07898550.
Область применения
- управление электродвигателями постоянного тока;
- электроприводы станочного оборудования;
- системы регулирования температуры печей;
- оборудование для химических технологических процессов;
- профессиональные регуляторы освещения;
- управляемые промышленные выпрямители.
