- Производитель: Infineon Technologies
- Модель: FP75R12KE3
- Тип: IGBT модуль PIM (Power Integrated Module)
- Конфигурация: трёхфазный инвертор с выпрямителем и тормозным элементом
- Серия: EconoPIM 2
- Номинальное напряжение коллектор-эмиттер (VCES): 1200 В
- Номинальный ток (IC): 75 А
- Максимальный пиковый ток (ICRM): 150 А
- Напряжение насыщения (VCE(sat)): типичное 1.7 В при IC = 75 А, VGE = 15 В
- Пороговое напряжение затвора (VGE(th)): 5.0 – 6.5 В
- Энергия включения (Eon): ≈ 6.5 мДж
- Энергия выключения (Eoff): ≈ 6.8 мДж
- Заряд затвора (Qg): 0.7 µC
- Входная ёмкость (Cies): 5.3 нФ
- Тепловое сопротивление (Rth(j-c)): 0.35 K/Вт
- Диоды: встроенные быстрые обратные диоды
- Тип подложки: DCB (Direct Copper Bonding), изолированная медная основа
- Испытательное изоляционное напряжение: 2.5 кВ AC (1 мин)
- Рабочая температура перехода (Tvj): от –40 °C до +125 °C
- Индуктивность модуля: 60 нГн
- Монтаж: винтовое крепление к радиатору
- Габариты: примерно 94 × 34 × 30 мм
- Масса: около 300 г
- Соответствие стандартам: RoHS

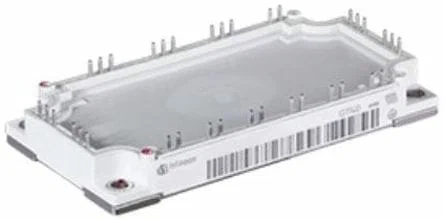

Описание IGBT модуль FP75R12KE3
FP75R12KE3 — промышленный трёхфазный IGBT модуль от Infineon Technologies, разработанный на базе платформы EconoPIM 2. Он объединяет функции выпрямителя, инвертора и тормозного элемента в одном корпусе, обеспечивая компактность, простоту интеграции и высокую надёжность. Модуль предназначен для систем, где требуется эффективное управление мощными электродвигателями и преобразование энергии при постоянной и переменной нагрузке.
FP75R12KE3 рассчитан на рабочее напряжение до 1200 В и номинальный ток 75 А. Применение технологии Direct Copper Bonding (DCB) обеспечивает отличную теплопроводность и стабильность параметров даже при длительной эксплуатации в тяжёлых температурных режимах. Модуль оснащён встроенными быстрыми диодами типа CAL, которые снижают коммутационные потери и уровень электромагнитных помех. Корпус EconoPIM 2 имеет низкую паразитную индуктивность, что особенно важно при работе на высоких частотах переключения.
Типичное напряжение насыщения составляет 1.7 В при токе 75 А и напряжении управления 15 В. Тепловое сопротивление переход-корпус — всего 0.35 K/Вт, что упрощает охлаждение и повышает долговечность системы. Конструкция предусматривает изоляционное напряжение 2.5 кВ между выводами и основанием, а диапазон рабочих температур — от –40 °C до +125 °C. Модуль полностью соответствует требованиям RoHS и отличается высокой механической прочностью.
Области применения
- частотные преобразователи для трёхфазных электродвигателей;
- инверторы для солнечных электростанций и систем накопления энергии;
- источники бесперебойного питания (UPS) и стабилизаторы;
- сварочные инверторы и промышленные блоки питания;
- энергосберегающие системы автоматизации и HVAC-оборудование;
- преобразователи для электроприводов и насосных установок.
Благодаря оптимальному сочетанию характеристик, модуль FP75R12KE3 обеспечивает стабильную работу, низкие потери и длительный срок службы. Это надёжное решение для силовых установок, где важны эффективность, компактность и тепловая устойчивость при высоких нагрузках.
