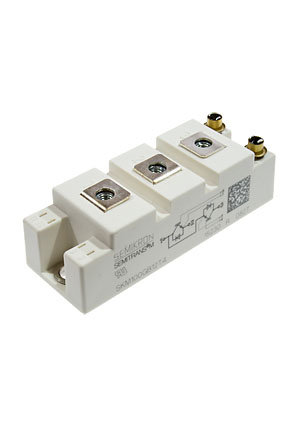

IGBT модуль SKM100GB12T4

Модуль SKM100GB12T4 от Semikron представляет собой мощное полумостовое IGBT-решение серии SEMITRANS 2, предназначенное для промышленных приложений, где важны надёжность, высокая нагрузочная способность и стабильность. Этот модуль поддерживает напряжение до 1200 В, номинальный ток коллектора в 100 А, непрерывный ток при корпусной температуре 25 °C - до 160 А, и способен безопасно выдерживать импульсные пики до 300 А. Высокая температурная устойчивость — до +175 °C на переходе — позволяет применять устройство в нагруженных режимах и экстремальных условиях эксплуатации.

Технология IGBT4 (Trench) и CAL4-диод с мягким восстановлением обеспечивают минимальные потери при переключениях. Благодаря медной изолированной базе (DBC) и интегрированному резистору затвора достигается улучшенный тепловой контакт и уменьшение паразитных эффектов. Сопротивление насыщения около 1.8-2.05 В при номинальной нагрузке позволяет снизить выделение тепла и повысить коэффициент полезного действия схемы.

Модуль оптимально подходит для переключений с частотой до 20 кГц, что делает его востребованным в преобразователях переменного тока, источниках бесперебойного питания и сварочных устройствах. Размеры модуля (примерно 94×34×30 мм), монтаж на панель и надёжные винтовые соединения способствуют эстетичной и прочной интеграции в силовые блоки и промышленные шкафы.

Области применения

• Промышленные преобразователи частоты (inverter drives)
• Сварочные аппараты и системы нагрева с активными IGBT-ключами
• Системы UPS и резервного питания большой мощности
• Энергетика: преобразователи в ветровых и солнечных системах
• Автоматизированное машиностроение, насосы, компрессоры, вентиляция
• Активные фильтры, системы компенсации реактивной мощности
• Силовая электроника в тяжелых условиях — высокая температура, частые переключения
