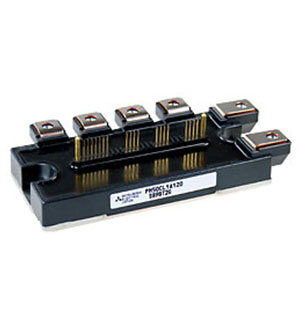

PM50CL1A120 интеллектуальный силовой модуль Mitsubishi Electric

PM50CL1A120 — интеллектуальный силовой модуль серии Intellimod L1 производства Mitsubishi Electric, предназначенный для построения трёхфазных инверторных преобразователей. Модуль объединяет силовую схему из шести IGBT-транзисторов с обратными диодами, драйверы затворов и цепи защиты. Максимальное напряжение коллектор–эмиттер составляет 1200 В, номинальный ток коллектора — 50 А, а допустимая мощность рассеяния — 462 Вт.

Встроенная управляющая электроника упрощает проектирование привода и защищает силовые кристаллы при ненормальных режимах. Порог срабатывания защиты от короткого замыкания составляет 100 А, температурной защиты — 135 °C, а защиты от пониженного напряжения питания драйвера — 12 В. Рекомендуемое максимальное напряжение силовой шины для корректной работы защитных функций составляет 800 В.

Типичное напряжение насыщения IGBT составляет 1,65 В, прямое падение напряжения на обратном диоде — 2,30 В. Максимальное время включения не превышает 0,8 мкс, время выключения — 1,2 мкс, время обратного восстановления диода — 0,3 мкс. Тепловое сопротивление переход–корпус составляет 0,27 °C/Вт для IGBT и 0,47 °C/Вт для диода. Электрическая прочность изоляции между выводами и основанием достигает 2500 В RMS.

Модуль выполнен в изолированном корпусе L1A с плоским металлическим основанием для установки на радиатор. Масса изделия составляет 380 г. Интеграция силовой части, драйверов и защит уменьшает количество внешних компонентов и повышает надёжность преобразователя. Производитель присвоил модели статус «не рекомендуется для новых разработок», поэтому PM50CL1A120 преимущественно применяется для ремонта, обслуживания и модернизации существующего промышленного оборудования.

Область применения

• трёхфазные инверторы и преобразователи частоты;
• промышленные электроприводы;
• сервоприводы и системы управления движением;
• источники бесперебойного питания;
• ремонт силовых преобразователей и станочного оборудования.
