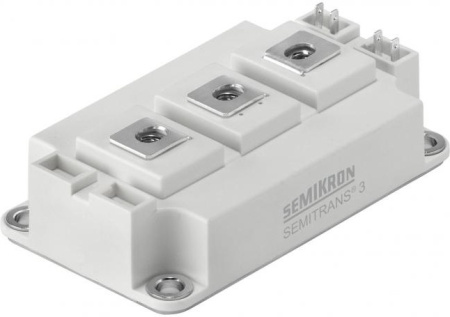

SKM400GB12E4 силовой IGBT-модуль SEMIKRON

SKM400GB12E4 производства SEMIKRON — силовой IGBT-модуль серии SEMITRANS 3, выполненный по схеме полумоста. Модуль рассчитан на напряжение коллектор–эмиттер до 1200 В и номинальный ток коллектора 400 А. В конструкции применены траншейные IGBT-кристаллы четвёртого поколения IGBT4 и мягко переключающиеся обратные диоды CAL4.

Максимальный постоянный ток коллектора составляет 616 А при температуре корпуса +25 °C и 474 А при +80 °C. Допустимый повторяющийся импульсный ток достигает 1200 А. Максимальное напряжение затвор–эмиттер находится в диапазоне −20…+20 В. При токе коллектора 400 А и напряжении управления 15 В типичное напряжение насыщения коллектор–эмиттер составляет 1,8 В при +25 °C и 2,2 В при +150 °C.

IGBT-модуль имеет встроенное сопротивление затвора 1,9 Ом и рассчитан на повышенные частоты коммутации до 12 кГц. Типичная энергия включения при испытательных условиях 600 В, 400 А и температуре кристалла +150 °C составляет 33 мДж, энергия выключения — 56 мДж. Максимальная длительность короткого замыкания равна 10 мкс. Конструкция обеспечивает способность к ограничению тока короткого замыкания на уровне до шестикратного номинального тока.

Медная изолированная опорная плита изготовлена по технологии DBC и рассчитана на повышенную циклическую нагрузку. Испытательное напряжение изоляции составляет 4000 В AC в течение 1 минуты. Максимальная температура кристалла достигает +175 °C, рекомендуемый рабочий диапазон — −40…+150 °C. Модуль выпускается в корпусе SEMITRANS 3 размером 106 × 62 × 31 мм. Вес по техническому паспорту составляет 325 г.

Область применения

• промышленные инверторные электроприводы переменного тока;
• источники бесперебойного питания;
• электронное сварочное оборудование;
• силовые полумостовые преобразователи.
