IGBT модуль MTC500-16

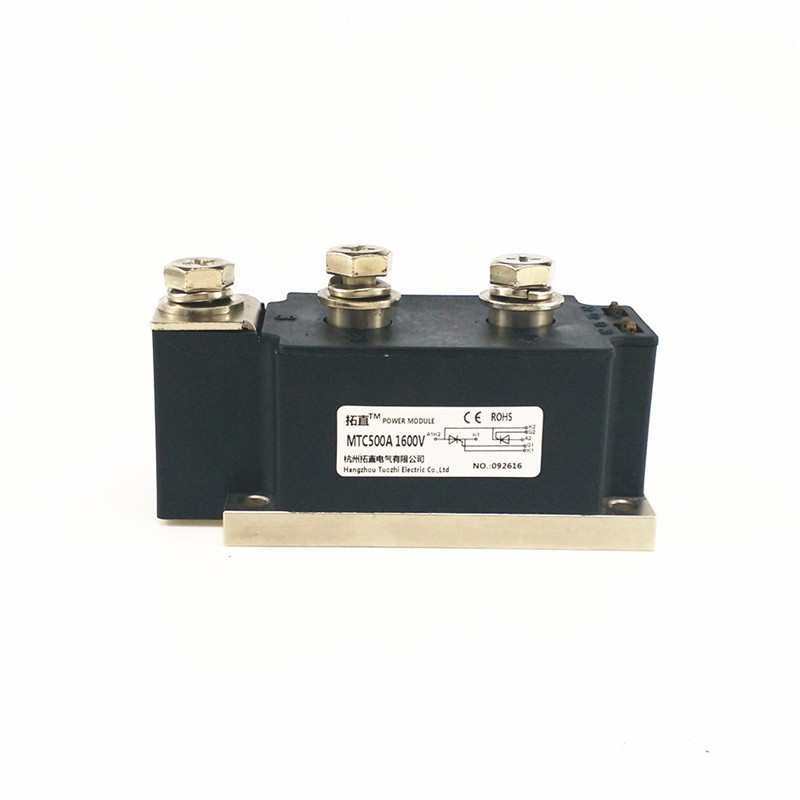

MTC500‑16 — мощный силовой тиристорный модуль (SCR) серии MTC от Kubara Lamina / Techsem. Модуль предназначен для работы в тяжёлых промышленных и энергетических системах, где требуются высокая мощность и надёжность. Он рассчитан на средний ток до 500 А (при 85 °C) и выдерживает обратное напряжение до 1600 В, что делает его идеальным решением для высоковольтного управления и преобразования энергии.

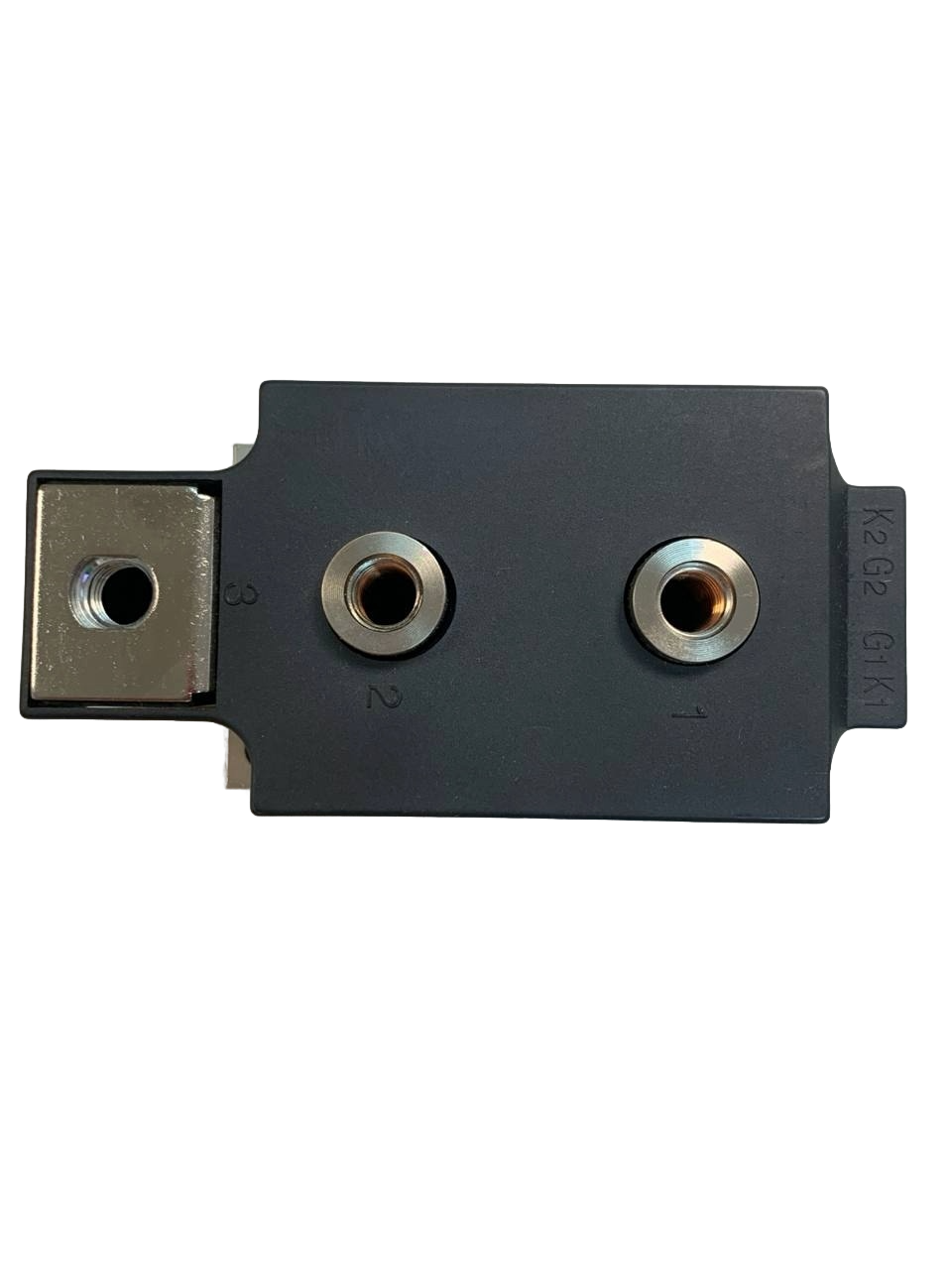

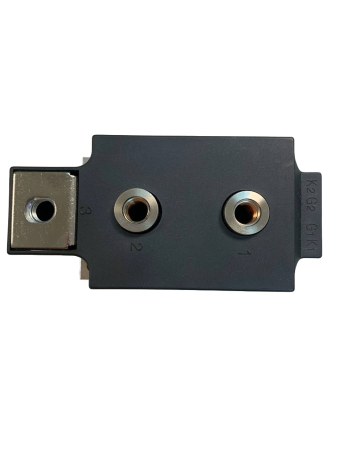

Устройство выполнено в прочном корпусе типа 416F3 (или 414F3) с возможностью крепления на радиатор. За счёт технологии давления на контакты (pressure contact) обеспечивается высокая надёжность и устойчивость при температурных циклах. Корпус герметичен и рассчитан на эксплуатацию в диапазоне температур от −40 до +125 °C, а пиковая температура перехода достигает +150 °C, что делает модуль жизнеспособным в суровых условиях промышленных производств и энергоустановок.

Особенности модуля включают: средний ток 500 А, импульсные токи до 785 А RMS и до 14 500 А пиков потока (10 мс половина синусоиды), низкое сопротивление в открытом состоянии — порядка 0,34 мΩ, пороговое напряжение включения ~0,8 В и минимальные потери при переключении благодаря критическим параметрам dv/dt до 800 В/мкс и di/dt до 200 А/мкс :contentReference[oaicite:1]{index=1}.

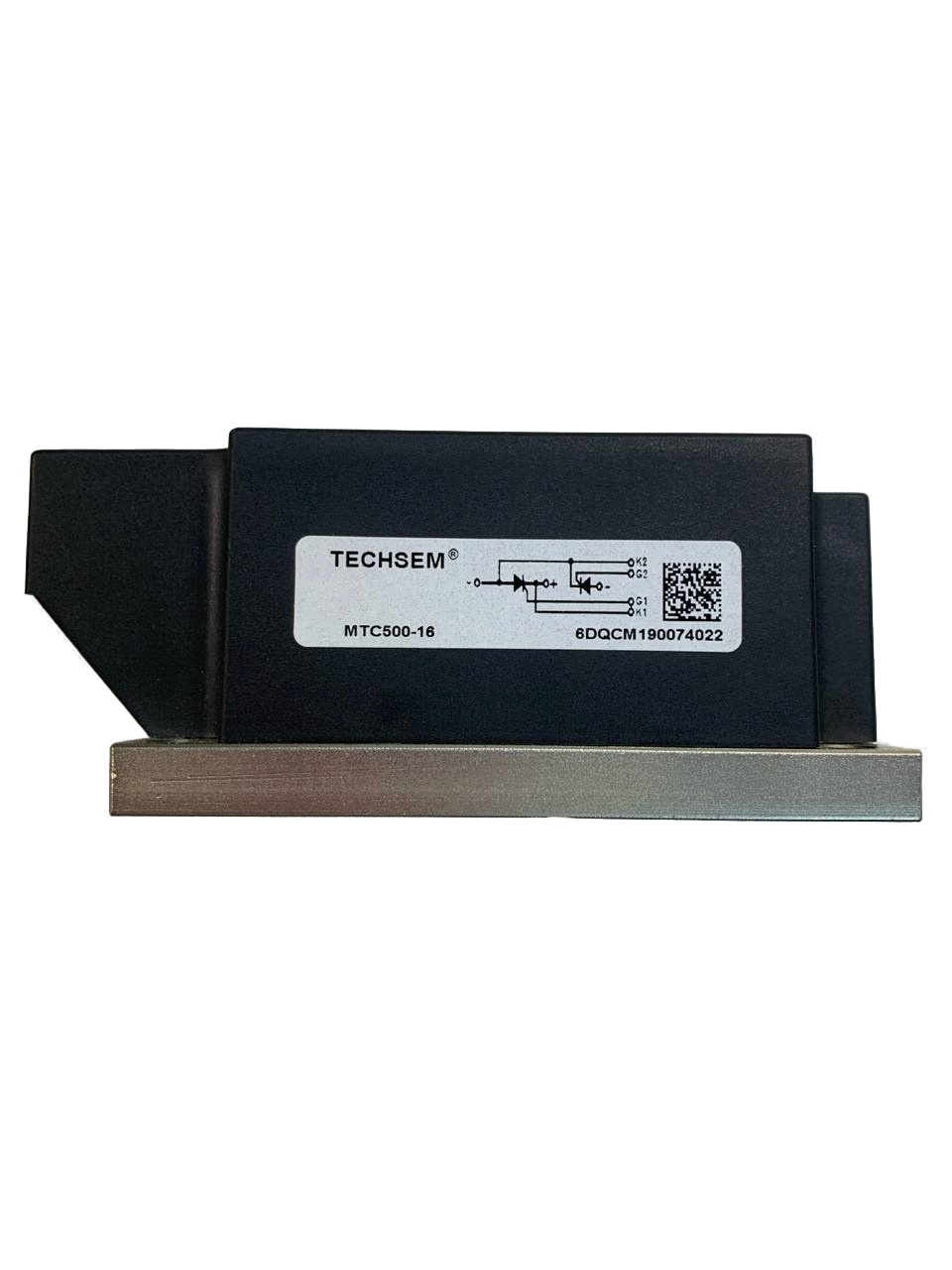

Устройство оснащено двумя тиристорами в серии (dual SCR), что позволяет строить полумостовые, мостовые и линейные регуляторы мощности без дополнительных компонентов. Возможность перераспределения нагрузки делает его удобным для использования в схемах управления двигателями, фазовых регуляторах, инверторах, источниках питания постоянного и переменного тока.

Применение модуля охватывает широкий спектр отраслей: управление асинхронными двигателями и частотное регулирование, индукционный и резистивный нагрев, сварочное оборудование, источники бесперебойного питания, системы электропривода, плавные пускатели, а также электропитание промышленных установок и химических процессов :contentReference[oaicite:2]{index=2}. Благодаря высокой стабильности и долговечности, MTC500‑16 популярен среди OEM и сервисных компаний.

Модуль полностью соответствует международным стандартам безопасности и сертифицирован по CE и UL (например, UL E321159), а также соответствует RoHS II требованиям :contentReference[oaicite:3]{index=3}. Низкое тепловое сопротивление – 0,065 °C/Вт (junction-to-case) и 0,024 °C/Вт (case-to-heatsink) – обеспечивает эффективный теплоотвод и длительный срок службы при правильной установке и охлаждении :contentReference[oaicite:4]{index=4}.

MTC500‑16 прекрасно интегрируется в стандартные промышленные блоки, легко монтируется благодаря типу корпуса с резьбовыми отверстиями (M10/M6) и обеспечивает устойчивую работу при жестких вибрационных режимах. Это делает его оптимальным выбором для модернизации и проектирования надёжных силовых систем в электроэнергетике, машиностроении и транспорте.
