STM32H743XIH6 микроконтроллер Arm Cortex-M7 STMicroelectronics

STM32H743XIH6 — высокопроизводительный 32-разрядный микроконтроллер производства STMicroelectronics из семейства STM32H7. Устройство построено на ядре Arm Cortex-M7 с тактовой частотой до 480 МГц, модулем вычислений с плавающей точкой двойной точности, инструкциями DSP и блоком защиты памяти MPU. Производительность достигает 1027 DMIPS и 2,14 DMIPS/МГц. Кэш-память первого уровня включает 16 Кбайт для инструкций и 16 Кбайт для данных.

Микроконтроллер располагает двухбанковой Flash-памятью объемом 2 Мбайт и оперативной памятью объемом до 1 Мбайт. В ее состав входят 192 Кбайт TCM RAM, до 864 Кбайт пользовательской SRAM и 4 Кбайт резервной SRAM. Для подключения внешней памяти предусмотрены интерфейс Quad-SPI с частотой до 133 МГц и контроллер FMC с шиной данных до 32 бит.

STM32H743XIH6 поддерживает до 168 линий ввода-вывода. Аналоговая подсистема включает 3 АЦП с разрешением до 16 бит, до 36 каналов и производительностью до 3,6 млн выборок/с, а также 2 ЦАП с разрешением 12 бит, 2 компаратора и 2 операционных усилителя. Коммуникационные возможности представлены интерфейсами CAN FD, USB OTG FS/HS, Ethernet 100 Мбит/с, USART, UART, SPI, I²C, SDMMC и интерфейсом цифровой камеры.

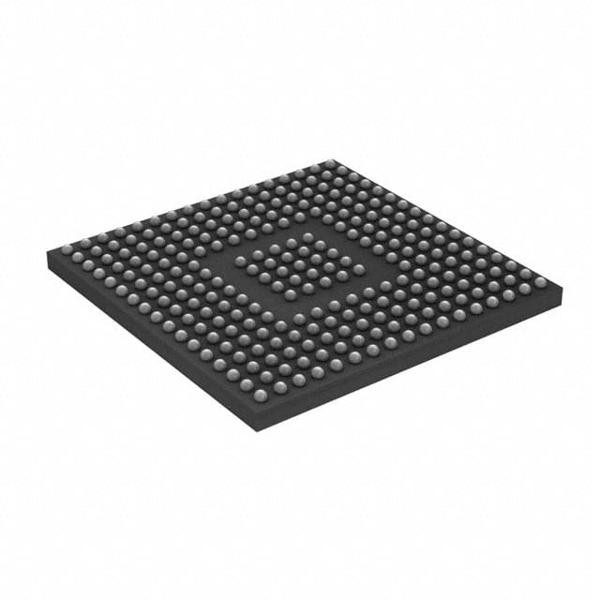

Встроенные графические средства включают контроллер LCD-TFT, ускоритель Chrom-ART DMA2D и аппаратный кодек JPEG. Напряжение питания составляет от 1,62 до 3,6 В, рабочая температура окружающей среды — от −40 до +85 °C. Компонент выпускается в корпусе TFBGA240+25 размером 14 × 14 × 1,2 мм с шагом шариков 0,8 мм. Официально декларируемая масса составляет 464,5 мг.

Область применения

• Промышленные системы управления и автоматизации
• Графические панели оператора и сенсорные интерфейсы
• Системы управления электродвигателями и преобразователями
• Измерительное, коммуникационное и медицинское оборудование
• Устройства обработки аудио, видео и цифровых сигналов
• Сетевое оборудование и промышленные шлюзы
