ATmega1281-16MU 8-битный AVR-микроконтроллер Microchip Technology

ATmega1281-16MU от Microchip Technology — высокопроизводительный 8-битный AVR-микроконтроллер с RISC-архитектурой, предназначенный для построения встраиваемых систем управления, промышленной электроники и цифровых устройств. Микроконтроллер содержит 128 КБ самопрограммируемой Flash-памяти, 8 КБ SRAM и 4 КБ EEPROM. Максимальная производительность достигает 16 MIPS при тактовой частоте 16 МГц.

Исполнение ATmega1281-16MU рассчитано на питание 2,7–5,5 В. Работа на максимальной частоте 16 МГц предусмотрена при напряжении 4,5–5,5 В, а при питании 2,7–5,5 В поддерживается частота до 8 МГц. Промышленный диапазон рабочей температуры составляет от −40 до +85 °C.

Микроконтроллер предоставляет 54 программируемые линии ввода-вывода, 8-канальный 10-битный АЦП, два программируемых интерфейса USART, интерфейс SPI в режиме Master/Slave и двухпроводной последовательный интерфейс TWI. Встроенная периферия включает два 8-битных и четыре 16-битных таймера/счётчика, аппаратный Watchdog, аналоговый компаратор, Real Time Counter и аппаратные PWM-каналы.

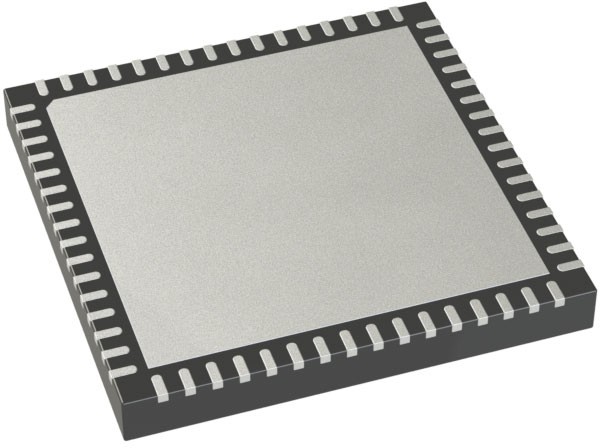

ATmega1281-16MU поддерживает программирование Flash непосредственно в системе, режим Read-While-Write, загрузочный раздел с независимыми Lock Bits и интерфейс JTAG IEEE 1149.1 для программирования и внутрисхемной отладки. Модификация MU выполнена в компактном безвыводном корпусе 64-pad QFN/MLF размером 9 × 9 × 1,0 мм с шагом контактов 0,50 мм.

Область применения

• встраиваемые системы управления;
• промышленная автоматика;
• контроллеры и управляющие электронные модули;
• системы сбора и обработки данных;
• устройства с интерфейсами USART, SPI и TWI;
• измерительная электроника;
• системы с аналоговыми датчиками и 10-битным АЦП;
• устройства с емкостным сенсорным управлением на базе QTouch.
