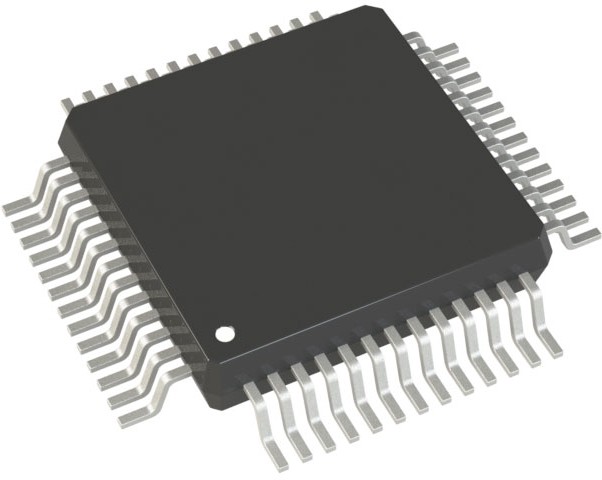

Микроконтроллер ADUC841BSZ62-5 Analog Devices

ADUC841BSZ62-5 от Analog Devices — высокоинтегрированный аналоговый микроконтроллер семейства MicroConverter®, объединяющий на одном кристалле производительное ядро 8052, многоканальный 12-битный АЦП, два 12-битных ЦАП, энергонезависимую память и развитый набор цифровых интерфейсов. Модель рассчитана на питание 5 В и предназначена для измерительных, управляющих и коммуникационных систем, где требуется одновременная обработка аналоговых и цифровых сигналов.

Микроконтроллер ADUC841BSZ62-5 использует оптимизированное однок тактовое ядро 8052 с совместимостью по системе команд 8051 и обеспечивает производительность до 20 MIPS при тактовой частоте до 20 МГц. Встроенная программная память составляет 62 КБ Flash/EE, память данных — 4 КБ Flash/EE, а общий объем пользовательской RAM составляет 2304 байта.

Аналоговая подсистема включает 8-канальный 12-битный АЦП с максимальной скоростью преобразования 420 kSPS, встроенную опорную схему и два 12-битных ЦАП. Для обмена данными предусмотрены интерфейсы UART, SPI и I²C, а также встроенные таймеры, сторожевой таймер, монитор питания и температурный монитор. Заводская прошивка поддерживает внутрисхемное программирование и отладку через UART.

Версия ADUC841BSZ62-5 выпускается в корпусе 52-lead MQFP, рассчитана на промышленный температурный диапазон от −40 до +85 °C и подходит для аппаратуры, где важны высокая интеграция, точное измерение аналоговых сигналов и программируемое управление.

Область применения

• прецизионные измерительные приборы;
• интеллектуальные датчики;
• системы сбора данных;
• телекоммуникационное оборудование;
• системы базовых станций;
• управление мощностью лазеров в оптических сетях;
• системы регистрации переходных процессов;
• встраиваемые системы управления и контроля.
