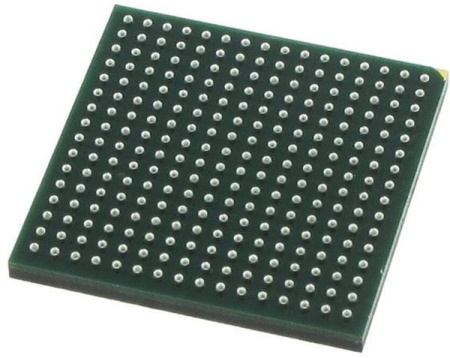

ПЛИС 10M16DAF256I7G Altera MAX 10

10M16DAF256I7G — программируемая логическая интегральная схема FPGA семейства MAX® 10 от Altera. Микросхема относится к устройствам класса 10M16 и предназначена для реализации цифровой логики, встроенных систем управления, интерфейсных функций, обработки сигналов и специализированных аппаратных алгоритмов. Архитектура MAX® 10 объединяет программируемую логику, встроенную память и энергонезависимую конфигурационную память в одном устройстве.

FPGA 10M16DAF256I7G содержит 16 000 логических элементов (LE), до 549 Кбит встроенной памяти M9K, 45 аппаратных умножителей 18 × 18 и 4 PLL. Для исполнения в корпусе F256 доступно до 178 пользовательских линий ввода-вывода. Такая конфигурация позволяет использовать устройство для реализации управляющей логики, цифровой обработки данных, интерфейсных мостов и аппаратных ускорителей.

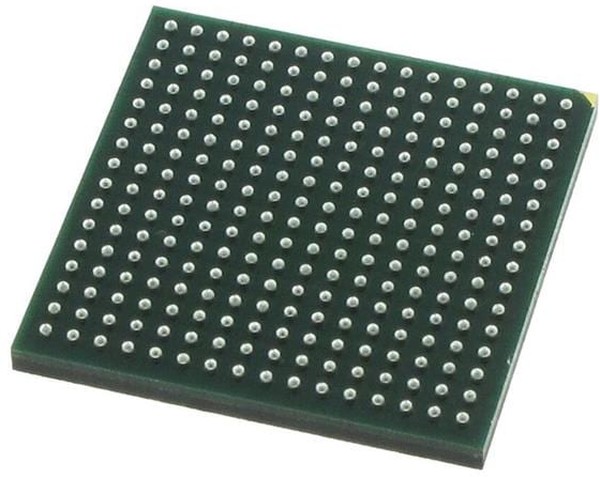

Модель 10M16DAF256I7G поставляется в корпусе 256-pin FBGA. Размер корпуса F256 составляет 17 × 17 мм, шаг шариков — 1,0 мм. Устройство изготовлено по технологическому процессу 55 нм. Индекс I7 соответствует промышленному температурному исполнению со скоростным классом –7.

Семейство MAX® 10 поддерживает встроенную энергонезависимую память, конфигурацию без внешней загрузочной микросхемы, аппаратные блоки DSP, PLL, интерфейсы общего назначения и встроенную память. Благодаря высокой степени интеграции 10M16DAF256I7G подходит для оборудования, где требуется программируемая аппаратная логика и возможность адаптации функциональности под конкретную систему.

Область применения

• промышленная автоматика и системы управления;
• встраиваемые электронные устройства;
• интерфейсные и коммуникационные контроллеры;
• цифровая обработка сигналов;
• управление периферийными устройствами;
• аппаратные конечные автоматы и управляющая логика;
• прототипирование цифровых систем;
• системы сбора и обработки данных.
