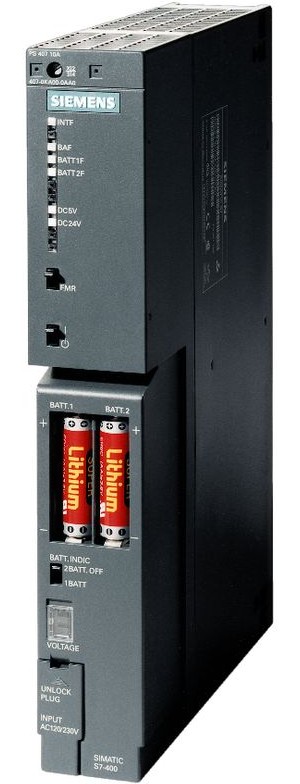

6ES7407-0KA02-0AA0 модуль питания Siemens PS 407 для SIMATIC S7-400

6ES7407-0KA02-0AA0 производства Siemens — промышленный модуль питания PS 407, предназначенный для системы автоматизации SIMATIC S7-400. Устройство подключается к источникам постоянного или переменного напряжения с номинальными значениями 120 В и 230 В. Модуль формирует напряжения питания для объединительной шины контроллера: 5 В DC с выходным током до 10 А и 24 В DC с выходным током до 1 А.

Модель поддерживает входную частоту 50/60 Гц с допустимым диапазоном 47–63 Гц. Номинальный входной ток составляет 0,9 А при 120 В AC, 0,5 А при 230 В AC, 1 А при 120 В DC и 0,5 А при 230 В DC. Максимальный пусковой ток равен 63 А, а максимальный ток утечки — 5 мА. Типичная потребляемая активная мощность составляет 95 Вт, типичные потери мощности — 20 Вт.

PS 407 обеспечивает резервирование питания при кратковременном исчезновении входного напряжения в течение 20 мс и соответствует рекомендации NAMUR. Выходы защищены от короткого замыкания. Между первичной и вторичной цепями предусмотрено гальваническое разделение. Выход 5 В DC не требует базовой нагрузки, а канал 24 В DC допускает работу без нагрузки. В конструкции предусмотрена установка одной опциональной литиевой батареи AA с параметрами 3,6 В / 2,2 А·ч.

Модуль занимает два слота в стойке SIMATIC S7-400. Его размеры составляют 50 × 290 × 217 мм, приблизительный вес — 1,2 кг. Рабочая температура находится в диапазоне 0…+60 °C. Электрическое подключение выполняется проводниками сечением 3 × 1,5 мм²; допустимый наружный диаметр кабеля составляет 3–9 мм. Устройство относится к классу защиты I и требует подключения защитного проводника.

Область применения

• питание модулей системы автоматизации SIMATIC S7-400;
• промышленные системы управления технологическими процессами;
• шкафы автоматики на базе программируемых контроллеров Siemens;
• распределённые комплексы промышленного управления и мониторинга.
