- Производитель: Mitsubishi Electric
- Модель: CM200DY-12H
- Тип модуля: IGBT, полумост (PIM)
- Номинальное напряжение коллектор‑эмиттер: 600 В
- Номинальный ток коллектора: 200 А
- Максимальный импульсный ток коллектора: 400 А
- Напряжение насыщения коллектор‑эмиттер: типично 2.8 В при токе 200 А и температуре 25 °C
- Заряд затвора: 1.8 мкКл
- Входная ёмкость: 20.0 нФ при частоте 10 МГц, температуре 25 °C, VCE = 25 В, VGE = 0 В
- Температурный диапазон эксплуатации: от -40 до +150 °C
- Максимальная мощность рассеяния: 780 Вт
- Корпус: H‑Series
- Тип монтажа: PressFIT
- Интегрированный температурный датчик: да
- Совместимость с RoHS: да

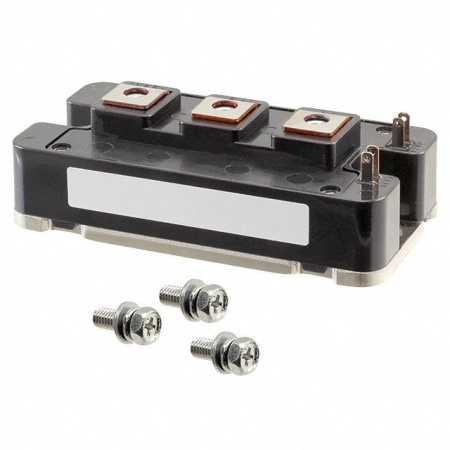

Описание IGBT модуль CM200DY-12H
CM200DY-12H — это высокоэффективный IGBT‑модуль от Mitsubishi Electric, предназначенный для применения в промышленных преобразователях мощности. С максимальным напряжением коллектор‑эмиттер 600 В и номинальным током 200 А, он обеспечивает отличную производительность при компактных размерах. Модуль использует технологию Trench IGBT, что позволяет достичь низких потерь при переключении и высокой термостойкости.
Модуль выполнен в корпусе H‑Series, что упрощает монтаж и повышает надёжность соединений. Он оснащён интегрированным температурным датчиком, что позволяет эффективно контролировать тепловые параметры системы. Благодаря низкой паразитной индуктивности и высокой плотности мощности, CM200DY-12H идеально подходит для использования в преобразователях частоты, инверторах и других промышленных приложениях, где важны компактность и высокая эффективность.
Область применения
- Промышленные преобразователи частоты
- Системы управления электродвигателями
- Инверторы для солнечных и ветровых электростанций
- Источники бесперебойного питания (UPS)
- Силовые преобразователи для сварочных аппаратов
