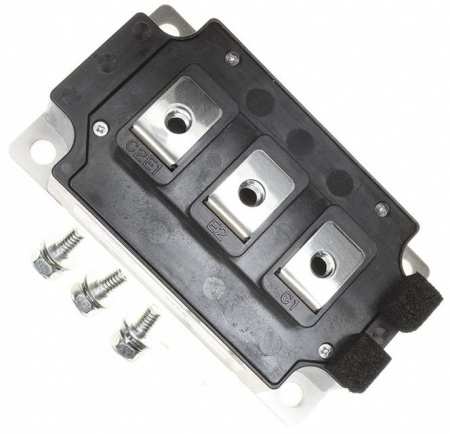

CM300DY-24A силовой IGBT-модуль Mitsubishi Electric

CM300DY-24A — силовой двухканальный IGBT-модуль производства Mitsubishi Electric, относящийся к серии IGBTMOD A-Series. Внутри корпуса находятся два IGBT-транзистора, соединённые по схеме полумоста, и отдельные быстродействующие антипараллельные диоды. Максимальное напряжение коллектор–эмиттер составляет 1200 В, постоянный ток коллектора каждого силового элемента — 300 А при температуре корпуса 82 °C, импульсный ток — 600 А.

Максимально допустимое напряжение затвор–эмиттер равно ±20 В. Типичное напряжение насыщения коллектор–эмиттер составляет 2,1 В при токе 300 А, напряжении управления 15 В и температуре перехода 25 °C. При температуре 125 °C типичное значение увеличивается до 2,4 В. Пороговое напряжение затвора находится в диапазоне 6…8 В, типичное значение — 7 В. Полный заряд затвора составляет 1350 нКл.

Максимальная задержка включения составляет 550 нс, время нарастания — 180 нс, задержка выключения — 600 нс, время спада — 350 нс. Максимальное время обратного восстановления встроенного диода равно 250 нс, типичный заряд обратного восстановления — 9 мкКл. Максимальная рассеиваемая мощность одного IGBT достигает 1890 Вт при температуре корпуса 25 °C.

CM300DY-24A выполнен в электрически изолированном корпусе, рассчитанном на непосредственную установку на радиатор. Напряжение изоляции между силовыми выводами и основанием составляет 2500 В AC в течение 1 мин. Габариты модуля равны 108 × 62 × 30 мм, масса — 400 г. Температура перехода допускается в диапазоне −40…+150 °C, температура хранения — −40…+125 °C. Изолированное основание упрощает монтаж силового полумоста и организацию эффективного отвода тепла.

Область применения

• инверторное управление электродвигателями переменного тока;
• промышленные преобразователи и электроприводы;
• источники бесперебойного питания;
• источники питания с аккумуляторными батареями;
• силовые полумостовые и мостовые преобразователи.
