- Производитель: Infineon Technologies
- Модель: FP75R12KT3
- Тип модуля: Трехфазный силовой интегрированный модуль PIM
- Серия: EconoPIM 3
- Номинальное напряжение коллектор эмиттер: 1200 В
- Номинальный рабочий ток: 75 А
- Максимальный ток коллектора: 105 А
- Импульсный ток коллектора: 150 А
- Максимальная мощность рассеяния: 355 Вт
- Напряжение затвор эмиттер: ±20 В
- Напряжение насыщения коллектор эмиттер: типичное значение 1.7 В при токе 75 А и температуре 25 °C
- Максимальное значение напряжения насыщения: 2.15 В
- Входная емкость: 5300 пФ при частоте 1 МГц и температуре 25 °C
- Обратная передаточная емкость: 200 пФ при тех же условиях
- Тепловое сопротивление переход корпус для IGBT: 0.35 К/Вт
- Максимальная температура перехода: 150 °C
- Температура хранения: от минус 40 до плюс 125 °C
- Тип технологии: TRENCHSTOP IGBT3 и диоды EmCon
- Тип корпуса: изолированный корпус EconoPIM 3 с улучшенным теплоотводом
- Особенности конструкции: низкие потери при переключении и высокая устойчивость к термическим нагрузкам

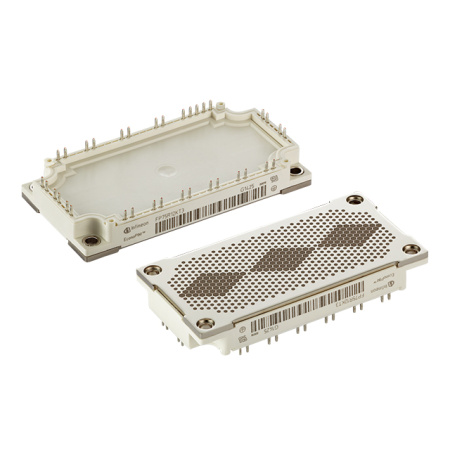

Описание IGBT модуль FP75R12KT3
IGBT модуль FP75R12KT3 воплощает технологию высокой надежности и эффективности для промышленных систем управления мощностью. Этот трехфазный PIM-модуль рассчитан на напряжение до 1200 В и номинальный ток 75 А, что делает его идеальным решением для систем с высокими требованиями к надежности и долговременной эксплуатации. Полумостовая архитектура в корпусе EconoPIM™3 позволяет минимизировать паразитную индуктивность и потери при переключении, обеспечивая высокую эффективность и стабильную работу даже в суровых условиях.
Модуль FP75R12KT3 обладает превосходной термической устойчивостью и высоким классом параметров: характерное напряжение насыщения коллектора-эмиттера составляет около 1.7 В при номинальном токе и температуре 25 °C, что свидетельствует о высоком качестве полупроводниковых компонентов. Благодаря этим характеристикам применение такого модуля позволяет разработчикам создавать компактные, надежные и высокопроизводительные системы без избыточного оснащения охлаждения или запасов по «голове» мощности.
Интеграция модуля в систему дает возможность снизить количество внешних компонентов, уменьшить габариты блока питания или преобразователя и повысить эффективность установки. Выбирая FP75R12KT3, инженеры получают модуль, сочетающий проверенные технологии IGBT3 (или аналогичной серии), высокую частоту переключения и соответствие строгим промышленным требованиям.
Область применения
- Инверторы переменного тока для промышленного оборудования
- Системы управления приводами и сервоприводами
- Источники бесперебойного питания (UPS) средней мощности
- Преобразователи частоты и контроллеры электродвигателей
- Системы рекуперации энергии и управления электромашинами
