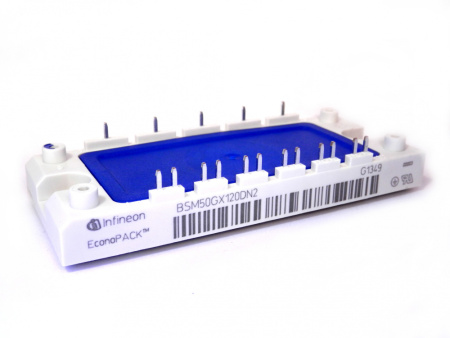

BSM50GX120DN2BOSA1 производства Infineon Technologies — интегрированный силовой PIM-модуль с базовым обозначением BSM50GX120DN2. Устройство объединяет в одном изолированном корпусе трёхфазный диодный выпрямитель, тормозной IGBT-каскад, трёхфазный инвертор на шести IGBT-транзисторах, обратные диоды и встроенный NTC-термистор для контроля температуры.

IGBT-транзисторы инвертора и тормозного каскада рассчитаны на максимальное напряжение коллектор–эмиттер 1200 В. Постоянный ток коллектора составляет 50 А при температуре корпуса +80 °C. Допустимое напряжение затвор–эмиттер — ±20 В. Типичное напряжение насыщения коллектор–эмиттер при токе 50 А, напряжении затвора 15 В и температуре кристалла +25 °C составляет около 2,2 В.

Входной трёхфазный выпрямитель рассчитан на повторяющееся пиковое обратное напряжение 1600 В. Инверторные IGBT снабжены быстрыми обратными диодами, а тормозной ключ дополнен отдельным диодом. Такая конфигурация позволяет реализовать полный силовой тракт преобразования AC–DC–AC и подключение внешнего тормозного резистора без применения отдельных силовых модулей. Встроенный датчик температуры предназначен для контроля теплового режима внутри корпуса.

Между силовой схемой и основанием предусмотрена внутренняя электрическая изоляция. Испытательное напряжение изоляции составляет 2500 В AC при частоте 50 Гц в течение 1 минуты. Максимальное тепловое сопротивление переход–корпус для IGBT инвертора составляет 0,35 К/Вт. Модуль рассчитан на монтаж непосредственно на радиатор и подключение к силовой части промышленного преобразователя. Суффикс BOSA1 является расширением orderable part number и не изменяет электрические параметры базовой модели BSM50GX120DN2.

Область применения

• трёхфазные преобразователи частоты;
• системы управления промышленными электродвигателями;
• серводвигатели и регулируемые электроприводы;
• источники бесперебойного питания;
• преобразователи с тормозным резистором.
