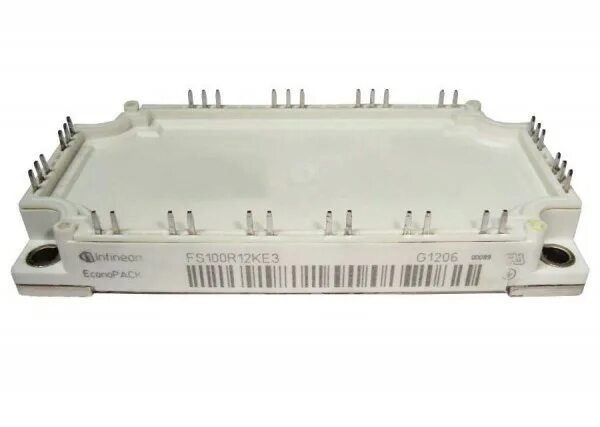

IGBT модуль FS100R12KE3

Модуль FS100R12KE3 от Infineon Technologies — это мощный IGBT модуль в исполнении six-pack, предназначенный для трёхфазных инверторных систем и преобразователей с высокими требованиями к надёжности и эффективности. Он рассчитан на напряжение 1200 В и номинальный ток 100 А, а также выдерживает рассеиваемую мощность до 480 Вт при температуре корпуса 25 °C. Модуль сочетает в себе шесть IGBT и шесть обратных диодов, обеспечивая компактность и уменьшение внешних составляющих схем.

Ключевые параметры включают входную ёмкость 7,1 нФ, пороговое напряжение затвора 5,0–6,5 В, и напряжение насыщения порядка 1,70 В при стандартном режиме. Параметры коммутации — энергия включения ≈10 mJ и выключения ≈12 mJ — делают модуль пригодным для высокочастотного переключения. Тепловое сопротивление переход-к-корпусу составляет 0,26 K/W для IGBT и 0,48 K/W для диода, что позволяет эффективно отводить тепло при правильной конструкции системы охлаждения.

FS100R12KE3 работает в температурном диапазоне от −40 до +125 °C, способен выдерживать короткозамкнутые импульсы до 400 А в течение до 10 µs и допускает перемещение значительных токов в аварийных режимах. Управление производится с напряжением затвор-эмиттер ±20 В, а монтаж осуществляется винтовым креплением M5 с рекомендованным моментом 3–6 Н·м, что обеспечивает стабильный контакт и надёжность.

Области применения

• Промышленные трёхфазные инверторы и преобразователи частоты
• Электроприводы и управление двигателями
• Силовая часть источников бесперебойного питания (UPS)
• Преобразователи для систем возобновляемой энергетики
• Силовые установки, где требуется компактность и высокая плотность мощности
• Системы рекуперации энергии и тормозных преобразователей
• Промышленная автоматика, нагревательные установки и силовая электроника общего назначения

FS100R12KE3 — надёжный выбор для систем с высокими требованиями к стабильности, тепловым характеристикам и долговечности. При правильном монтаже и охлаждении он способен работать в тяжёлых режимах и обеспечивать долгий срок службы в промышленных изделиях.
