- Тип устройства: интеллектуальный силовой модуль (IPM)
- Артикул: PSS15S92E6-AG
- Производитель: Mitsubishi Electric
- Серия: DIPIPM
- Конструкция: transfer molding type, insulated type
- Схема: 3 phase DC/AC inverter
- Соединение: 3-фазный инвертор с интегрированными драйверами
- Напряжение VCES: 600 В
- Ток ±IC: 15 А
- Пиковый ток ±ICP: 30 А, менее 1 мс
- Напряжение питания VCC: 450 В (макс.)
- Импульсное напряжение VCC(surge): 500 В
- Рассеиваемая мощность PC: 27 Вт на один IGBT
- Температура перехода Tj: от -30 до +150 °C
- Температура корпуса Tc: от -30 до +100 °C
- Температура хранения Tstg: от -40 до +125 °C
- Изоляционное напряжение Viso: 1500 Vrms (60 Гц, 1 мин)
- Питание управления VD: до 20 В
- Питание управления VDB: до 20 В
- Входной интерфейс: 3 В / 5 В, Schmitt trigger, High Active
- P-side функции: драйвер, высоковольтный level shifting, UV защита
- N-side функции: драйвер, UV защита, защита от короткого замыкания (SC), защита от перегрева (OT)
- Аварийная сигнализация: SC, UV и OT fault
- Температурный выход: отсутствует (версия E6)
- Защита от перегрева: есть (OT protection)
- Встроенные элементы: bootstrap диоды с ограничительными резисторами
- Сертификация: UL1557 (File E323585)

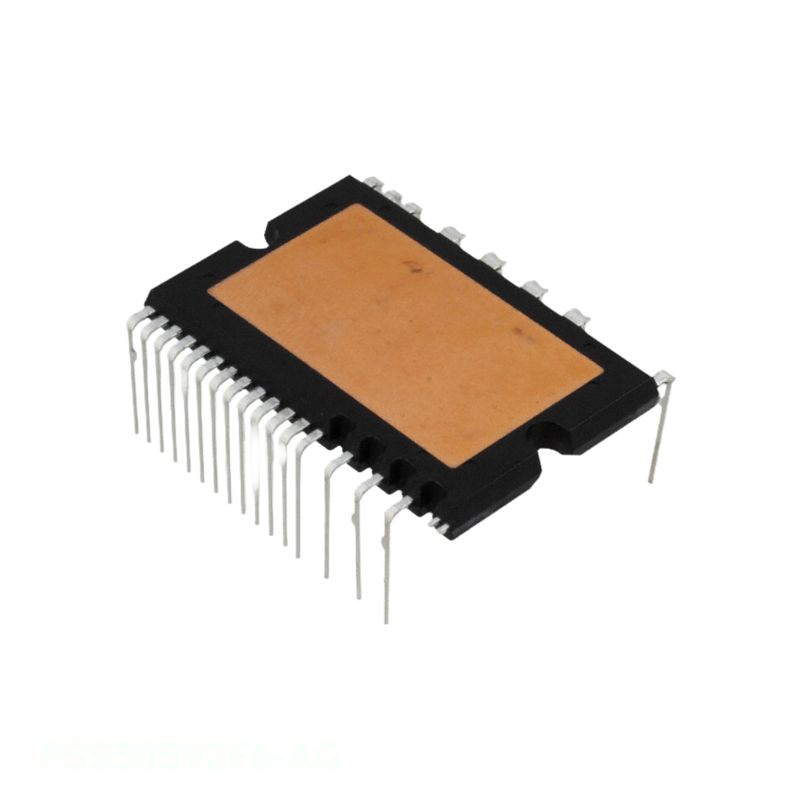

Описание Модуль PSS15S92E6-AG
PSS15S92E6-AG от Mitsubishi Electric — это интеллектуальный силовой модуль IPM (Intelligent Power Module), предназначенный для построения эффективных и надежных систем управления электродвигателями. Данный модуль реализует полноценный 3-фазный DC/AC инвертор и объединяет силовую и управляющую часть в одном корпусе.
Модель PSS15S92E6-AG выполнена на базе IGBT (CSTBT) транзисторов и рассчитана на напряжение 600 В и ток 15 А, что делает её оптимальным решением для низко- и средне-мощных приводов. Встроенные драйверы, защита и вспомогательные компоненты позволяют значительно сократить количество внешних элементов и упростить разработку.
Силовой модуль PSS15S92E6-AG Mitsubishi Electric оснащён встроенными функциями защиты: UV (пониженное напряжение), SC (короткое замыкание) и OT (перегрев). Это обеспечивает стабильную и безопасную работу в промышленных условиях.
Корпус DIPIPM (Dual-In-Line Package Intelligent Power Module) с изоляцией и технологией transfer molding обеспечивает компактность, удобство монтажа и эффективный теплоотвод.
Область применения
- Частотные преобразователи
- Системы управления электродвигателями
- Промышленные приводы
- Бытовая техника (кондиционеры, стиральные машины)
- Инверторные системы питания
- Энергетические и автоматизированные установки
