IGBT модуль CM1200E4C-34N

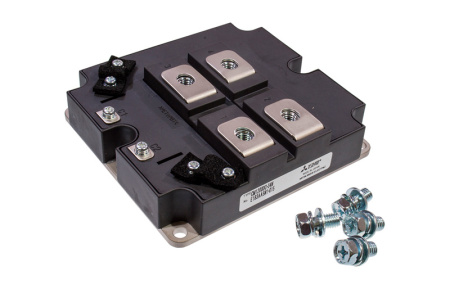

Модуль CM1200E4C-34N от Mitsubishi Electric — это тяжеловес в сегменте высоковольтных IGBT-модулей, разработанный для задач высокой мощности и надёжности. Модуль рассчитан на рабочее напряжение до 1700 В и обеспечивает номинальный ток до 1200 А при температуре корпуса 75 °C, с возможностью выдерживать импульсные пики до 2400 А. Максимальная рассеиваемая мощность порядка 6,4 кВт при стандартных условиях подчёркивает его пригодность для интенсивных чоппер- и инверторных применений.

Технологическая база CM1200E4C-34N — Trench-gate CSTBT с «мягким» обратным диодом, что сочетает низкие потери при переключении и контролируемое восстановление диода. Модуль изготовлен на AlSiC-основании в изолированном корпусе, обеспечивает изоляцию до 4000 В AC между модулем и основанием и способен работать в широком температурном диапазоне от −40 до +150 °C по переходу. Высокая стойкость к короткому замыканию (выдержка порядка 10 микросекунд при критических условиях) делает устройство стойким к аварийным режимам.

Габариты модуля (~130×140×38 мм) и масса примерно 0,8 кг позволяют интегрировать его в силовые шкафы и шасси с рациональным теплообменом; для отвода тепла рекомендуется использовать соответствующие радиаторы и монтажный интерфейс, предусмотренный производителем. Управление модулем осуществляется стандартными драйверами IGBT с учётом допустимого напряжения затвор-эмиттер ±20 В.

Области применения

• Тяговые приводы и транспортная силовая электроника
• DC-choppers и динамическое торможение (braking choppers)
• Высокомощные трёхфазные инверторы и преобразователи
• Системы рекуперации энергии и крупные промышленные приводы
• UPS-модули и силовые конвертеры в энергетике
• Применения, требующие высокой термической и электрической стойкости
