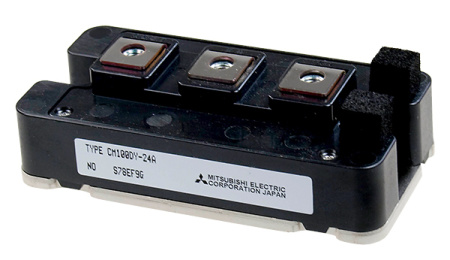

IGBT модуль CM100DY-24A

CM100DY‑24A — это мощный и надёжный IGBT‑модуль от Mitsubishi Electric, выполненный в корпусе Panel Mount с семью шпильками. Он объединяет два IGBT‑транзистора с антипараллельными диодами, рассчитанными для работы при напряжении до 1200 В и токе до 100 А, а также выдерживает импульсный ток до 200 А.

Благодаря использованию современных бирок MOS-технологий и продуманной термоструктуре, модуль обеспечивает низкое напряжение насыщения (~2,1 В) и малые потери при переключении. Это делает его оптимальным решением для высокоэффективных промышленных преобразователей, инверторов, UPS, приводов двигателей и систем индукционного нагрева.

CM100DY‑24A предназначен для частоты коммутации до 60 кГц и подходит для тяжёлых эксплуатационных условий благодаря высокому диапазону рабочих температур (от −40 °C до +150 °C). Изолированная теплоотводящая пластина с возможностью крепления на радиатор и высокий уровень изоляции (2500 Vrms) обеспечивают безопасное и стабильное применение в энергетике и автоматике.

Применения этого модуля включают системы промышленного контроля, преобразователи частоты, станки с ЧПУ, солнечные и ветровые инверторы, источники бесперебойного питания, электротранспорты и сварочное оборудование. Компактность, высокая мощность и термоустойчивость делают CM100DY‑24A универсальным и надёжным компонентом для современных силовых схем.
