Техническая спецификация
Техническая спецификация
—
Производитель: SEMIKRON
Предельно-допустимые характеристики (если не указано прочее значение, то полагается Tc = 25 °C)
IGBT-транзистор:
VCES - напряжение коллектор-эмиттер при замкнутом затворе с эмиттером: 1200 В
IC - ток коллектора, Tc = 25 (80)°C: 300 (210) А
ICRM - повторяющийся максимальный ток коллектора tимп = 1 мс: 400 А
VGES напряжение затвор-эмиттер при замкнутом коллекторе с эмиттером: ± 20 В
Tvj, (Tstg) эффективная температура р-n-перехода (температура хранения), Tрабочая Tstg: - 40 ... + 150 (125) °C
VISOL напряжение испытания изоляции, переменное напряжение, 1 минута: 4000 В
Обратный диод:
IF - прямой ток, Tc = 25 (80) °C: 260 (180) A
IFRM - максимальный повторяющийся прямой ток, tимп = 1 мс: 400 A
IFSM - прямой ток перегрузки, tимп = 10 мс; синусоидальная форма; Tj = 150 °C: 2200 A
Отличительные особенности:
Ширина: 61.4 mm
Высота: 30.5 mm
Вес: 325g
Предельно-допустимые характеристики (если не указано прочее значение, то полагается Tc = 25 °C)
IGBT-транзистор:
VCES - напряжение коллектор-эмиттер при замкнутом затворе с эмиттером: 1200 В
IC - ток коллектора, Tc = 25 (80)°C: 300 (210) А
ICRM - повторяющийся максимальный ток коллектора tимп = 1 мс: 400 А
VGES напряжение затвор-эмиттер при замкнутом коллекторе с эмиттером: ± 20 В
Tvj, (Tstg) эффективная температура р-n-перехода (температура хранения), Tрабочая Tstg: - 40 ... + 150 (125) °C
VISOL напряжение испытания изоляции, переменное напряжение, 1 минута: 4000 В
Обратный диод:
IF - прямой ток, Tc = 25 (80) °C: 260 (180) A
IFRM - максимальный повторяющийся прямой ток, tимп = 1 мс: 400 A
IFSM - прямой ток перегрузки, tимп = 10 мс; синусоидальная форма; Tj = 150 °C: 2200 A
Отличительные особенности:
- МОП-вход (управляемый напряжением)
- N-канальная гомогенная кремниевая структура
- Корпус с малой индуктивностью
- Малый хвостовой ток с низкой температурной зависимостью
- Высокая стойкость к короткому замыканию, самоограничение тока до 6 х Ic
- Исключено защелкивание
- Быстродействующие инверсные CAL-диоды с плавным восстановлением
- Изолированная медная базовая пластина, выполненная с использованием технологии DBC (непосредственное медное соединение) без жесткой формовки
- Большой зазор (12 мм) и путь утечки (20 мм)
- Импульсные источники питания с fпреобр. > 20 кГц
- Резонансные инверторы до 100 кГц
- Оборудование индукционного нагрева
- Электронные сварочные аппараты с fпреобр > 20 кГц
Ширина: 61.4 mm
Высота: 30.5 mm
Вес: 325g

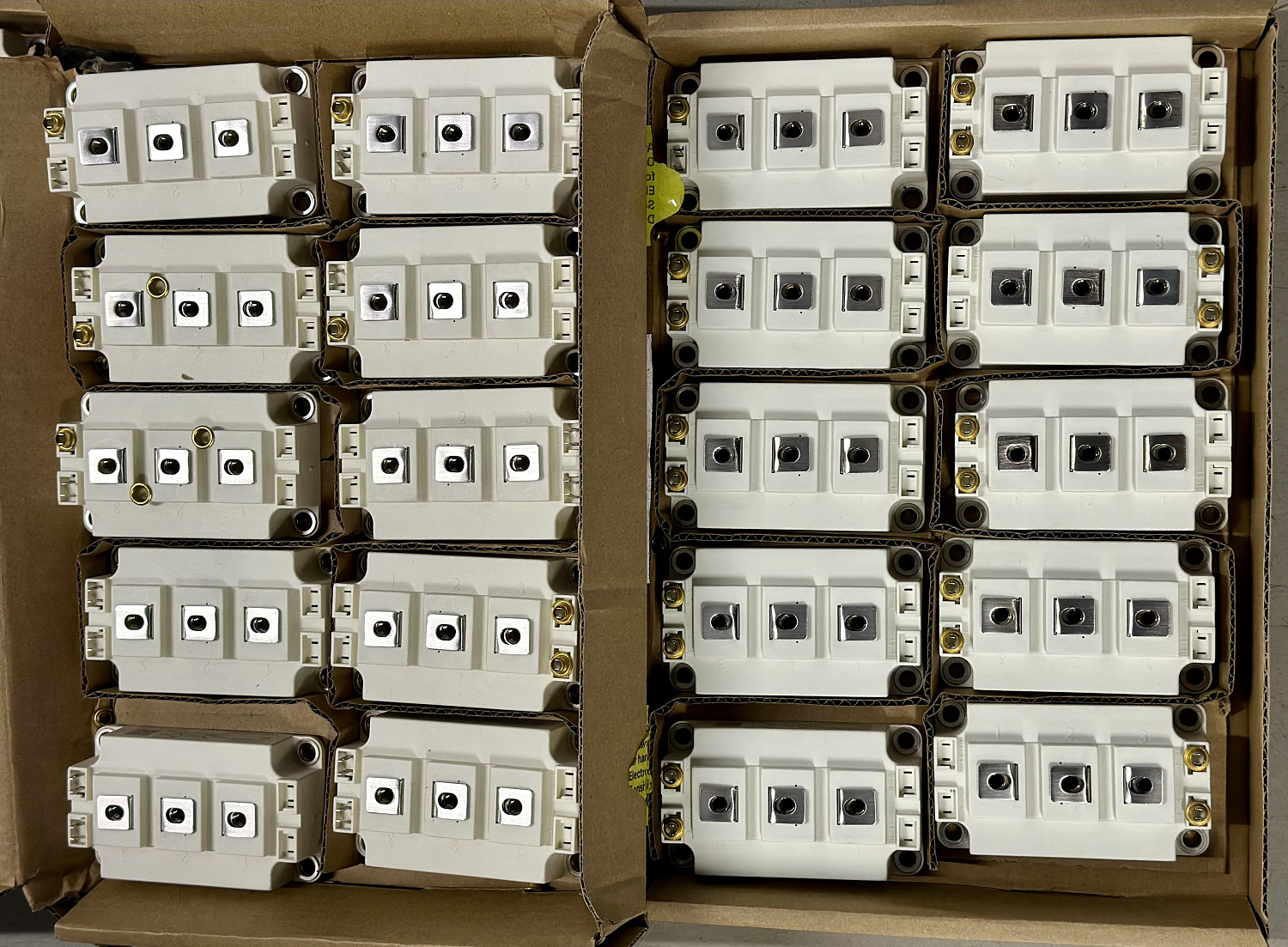

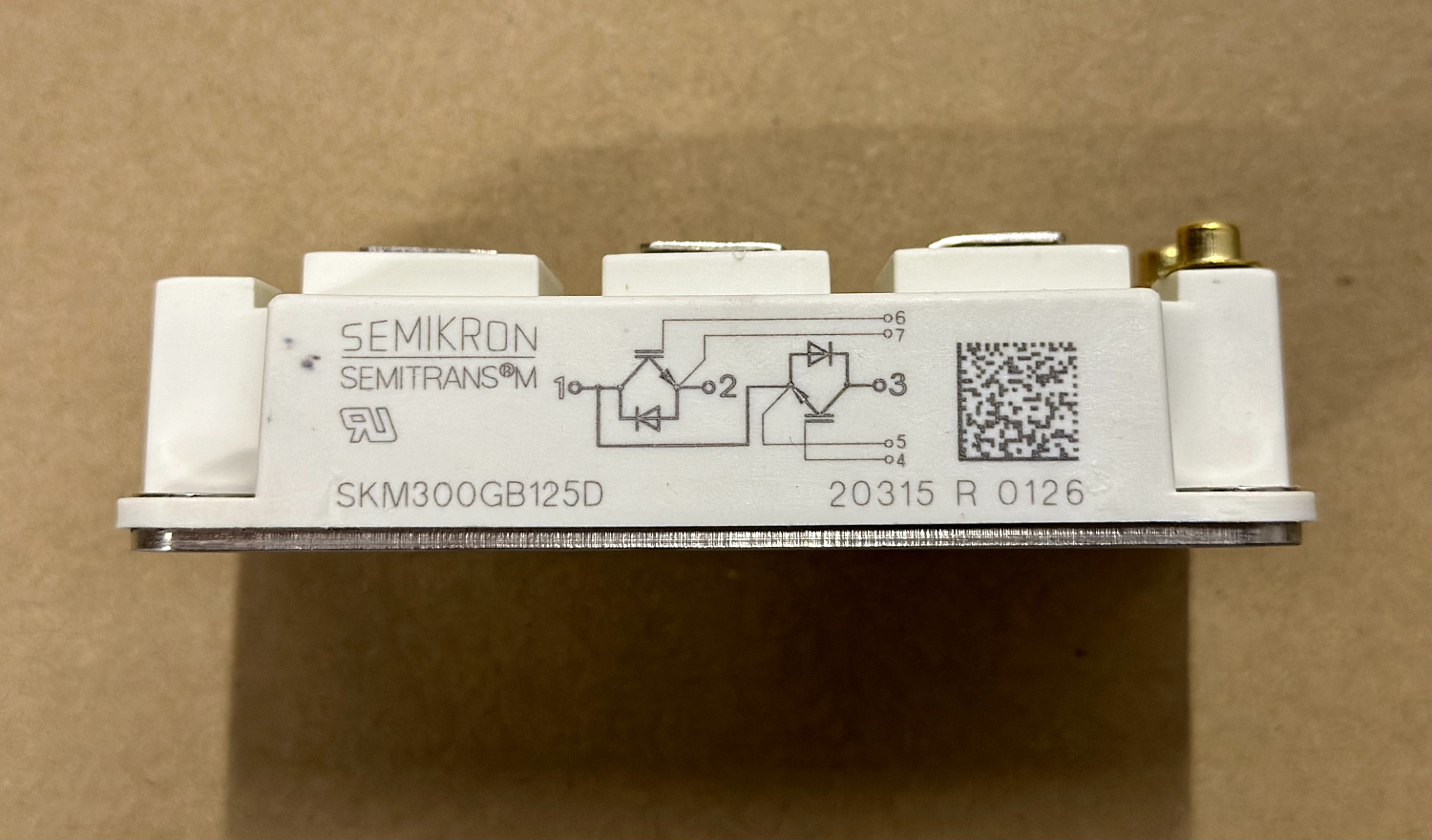

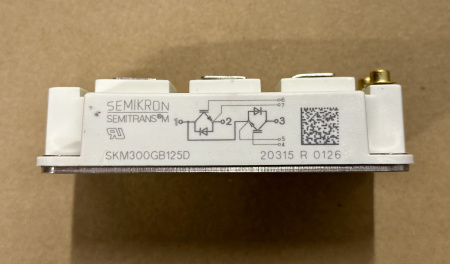

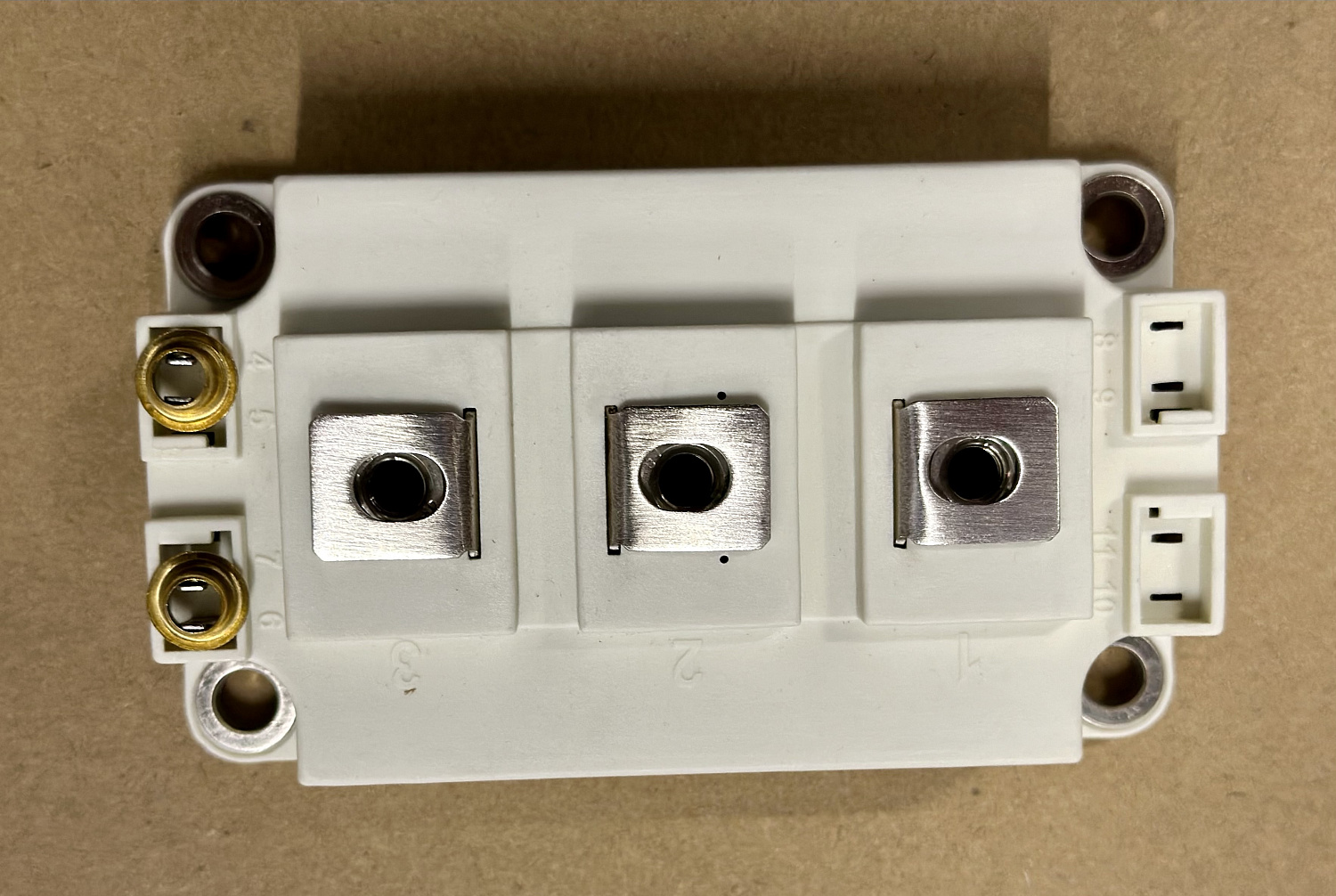

Описание IGBT МОДУЛЬ SKM300GB125D
IGBT (Insulated Gate Bipolar Transistor) модуль SKM300GB125D - это полупроводниковое устройство, которое объединяет высокое включение и выключение мощности с высокой степенью интеграции. Этот модуль разработан для использования в различных приложениях, требующих высокой мощности и эффективности, таких как промышленные преобразователи, электроприводы, солнечные и ветряные электростанции и другие системы электропитания.
SKM300GB125D обладает высокой надежностью и долговечностью, а также обеспечивает эффективное управление энергией и минимальные потери мощности. Этот модуль является незаменимым компонентом в современных электронных системах, где требуется управление высокой мощностью.
SKM300GB125D обладает высокой надежностью и долговечностью, а также обеспечивает эффективное управление энергией и минимальные потери мощности. Этот модуль является незаменимым компонентом в современных электронных системах, где требуется управление высокой мощностью.
Документация
Галерея
1/3
—
Наличие
Техническая спецификация
|
Производитель: SEMIKRON Предельно-допустимые характеристики (если не указано прочее значение, то полагается Tc = 25 °C) IGBT-транзистор: VCES - напряжение коллектор-эмиттер при замкнутом затворе с эмиттером: 1200 В IC - ток коллектора, Tc = 25 (80)°C: 300 (210) А ICRM - повторяющийся максимальный ток коллектора tимп = 1 мс: 400 А VGES напряжение затвор-эмиттер при замкнутом коллекторе с эмиттером: ± 20 В Tvj, (Tstg) эффективная температура р-n-перехода (температура хранения), Tрабочая Tstg: - 40 ... + 150 (125) °C VISOL напряжение испытания изоляции, переменное напряжение, 1 минута: 4000 В Обратный диод: IF - прямой ток, Tc = 25 (80) °C: 260 (180) A IFRM - максимальный повторяющийся прямой ток, tимп = 1 мс: 400 A IFSM - прямой ток перегрузки, tимп = 10 мс; синусоидальная форма; Tj = 150 °C: 2200 A Отличительные особенности:
Ширина: 61.4 mm Высота: 30.5 mm Вес: 325g |
