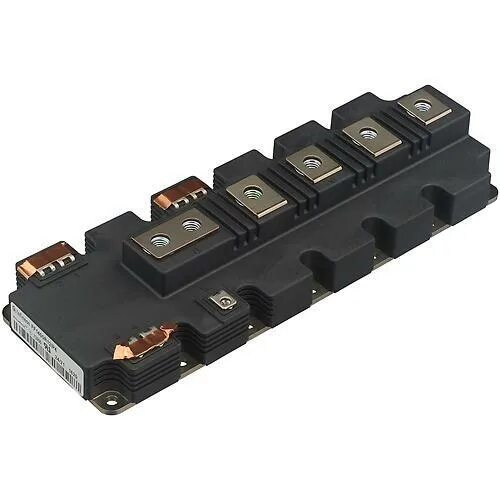

IGBT модуль FF1400R12IP4

Модуль FF1400R12IP4 от Infineon представляет собой мощный полумостной IGBT-модуль из серии PrimePACK 3, спроектированный для тяжёлых промышленных применений. Он рассчитан на напряжение до 1200 В и обеспечивает номинальный ток до 1400 А. Благодаря технологии IGBT4 и оптимизированному дизайну, модуль обеспечивает низкое насыщение (около 1,75 В) и устойчивость в широком диапазоне температур от −40 до +150 °C.

FF1400R12IP4 используется в конфигурации полумоста (half-bridge), что делает его универсальным компонентом для построения трёхфазных мостов и инверторных систем. Его корпус PrimePACK 3 рассчитан на выносливость и надёжность, обладает высокой изоляционной прочностью — до 4 кВ AC между модулем и основанием. Это позволяет интегрировать его в высоковольтные системы с безопасностью и надежным разделением цепей.

Конфигурация dual IGBT в одном модуле упрощает дизайн системы и сокращает количество компонентов. Благодаря низкому VCE(sat) и высокой плотности тока, FF1400R12IP4 минимизирует потери в режиме насыщения, что особенно важно в мощных приводах, солнечных или ветроинверторах, системах UPS и силовых преобразователях.

Области применения

• Трёхфазные инверторы и преобразователи с высокой мощностью
• Промышленные моторные приводы, насосы, компрессоры
• Солнечные и ветровые энергетические установки (инверторы)
• Системы резервного питания (UPS) большой мощности
• Силовая электроника в транспорте и электромобилях
• Конверторы постоянного/переменного тока, DC-DC преобразователи
• Силовая автоматика, системы управления с жёсткими требованиями по надёжности
