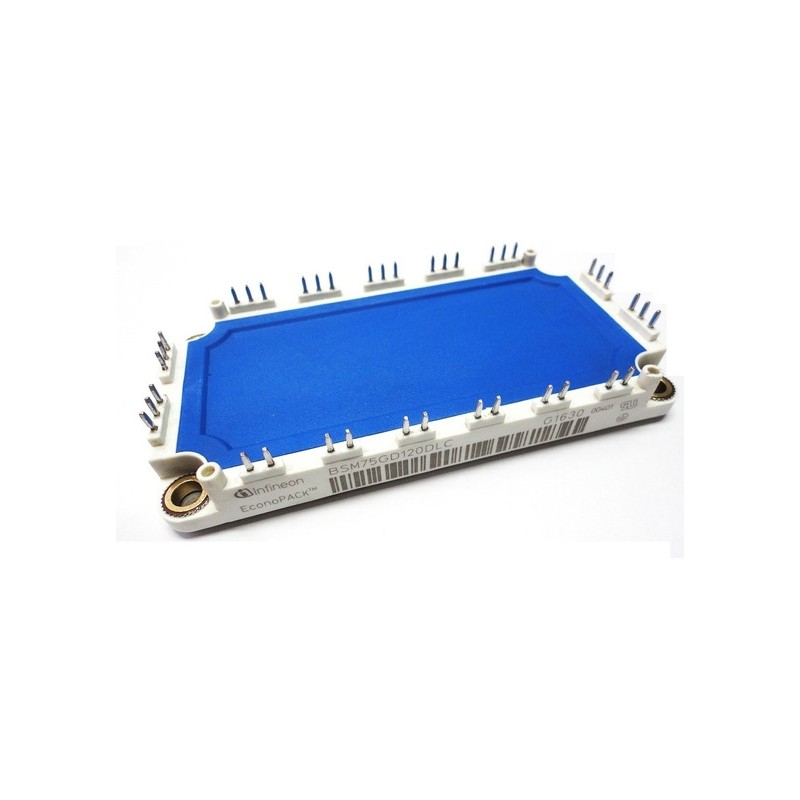

IGBT модуль BSM75GD120DLC

BSM75GD120DLC от Infineon Technologies — это полноценный six-pack IGBT модуль, разработанный для трёхфазных инверторов и систем преобразования мощности. Модуль рассчитан на напряжение до 1200 В и номинальный ток 75 А при корпусной температуре 80 °C, с возможностью работы до 125 А при более низких температурах. Благодаря своей конструкции, он обеспечивает надёжность и стабильную работу в широком диапазоне режимов.

Ключевые электрические характеристики модуля включают напряжение насыщения в диапазоне от 2,1 до 2,6 В при стандартных условиях, входную ёмкость около 5,1 нФ и пороговое напряжение от 4,5 до 6,5 В. Ток утечки коллектора лежит в границах от 3 до 92 мкА, а ток утечки затвор-эмиттер может достигать 400 нА при работе с ±20 В на затворе. Тепловое сопротивление переход-к-корпусу около 0,25 K/W обеспечивает эффективный отвод тепла при оптимальном монтаже на радиатор.

BSM75GD120DLC оснащён встроенным диодом с номинальным током 75 А и пиковым 150 А, что делает его подходящим для схем с рекуперацией или свободным ходом. Модуль выдерживает изоляционное напряжение до 2,5 кВ AC между выводами и основанием, что важно для безопасной интеграции в высоковольтные системы. Несмотря на то, что модуль может быть отмечен как obsolete на некоторых рынках, его характеристики продолжают делать его востребованным в ремонтных и специализированных проектах.

Области применения

• Промышленные инверторы и частотные преобразователи
• Силовые приводы двигателей переменного тока
• Силовая часть систем автоматизации
• UPS и резервные источники питания
• Силовые преобразователи в энергетике и распределении
• Системы с рекуперацией энергии и схемы торможения
