- Производитель: SpeedyBee
- Модель: F405 WING MINI
- Процессор: STM32F405
- Тактовая частота: 168 МГц
- Флэш-память процессора: 1 МБ
- Гироскоп и акселерометр: ICM-42688-P
- Барометр: SPL006-001
- OSD: AT7456E
- Запись полётных данных: microSD
- Прошивки: INAV, ArduPilot
- Целевая плата прошивки: SpeedyBeeF405WING
- UART: 6, включая UART6 для беспроводного модуля
- I2C: 1
- Аналоговые входы: напряжение, ток, RSSI, воздушная скорость
- PWM-выходы: 12, включая переназначаемую площадку LED
- Приёмники: ELRS/CRSF, SBUS
- Аналоговые камеры: 2 входа с переключением
- Беспроводная связь: Bluetooth BLE, Wi-Fi AP/STA
- USB: Type-C на выносном модуле
- Питание: 7-26 В, 2-6S LiPo
- Датчик тока платы питания: 80 А непрерывно, 150 А пиковый ток
- BEC контроллера: 5,2 В, 2 А непрерывно, 3 А пиковый ток
- BEC сервоприводов: 5 В или 6 В, 4 А непрерывно, 5 А пиковый ток
- Питание видеосистемы: VBAT либо выход BEC сервоприводов
- Защита от выбросов напряжения: TVS-диод
- Зуммер: активный, на выносном модуле
- Габариты сборки: 37 × 26 × 14 мм
- Масса с выносным USB-модулем: 19 г

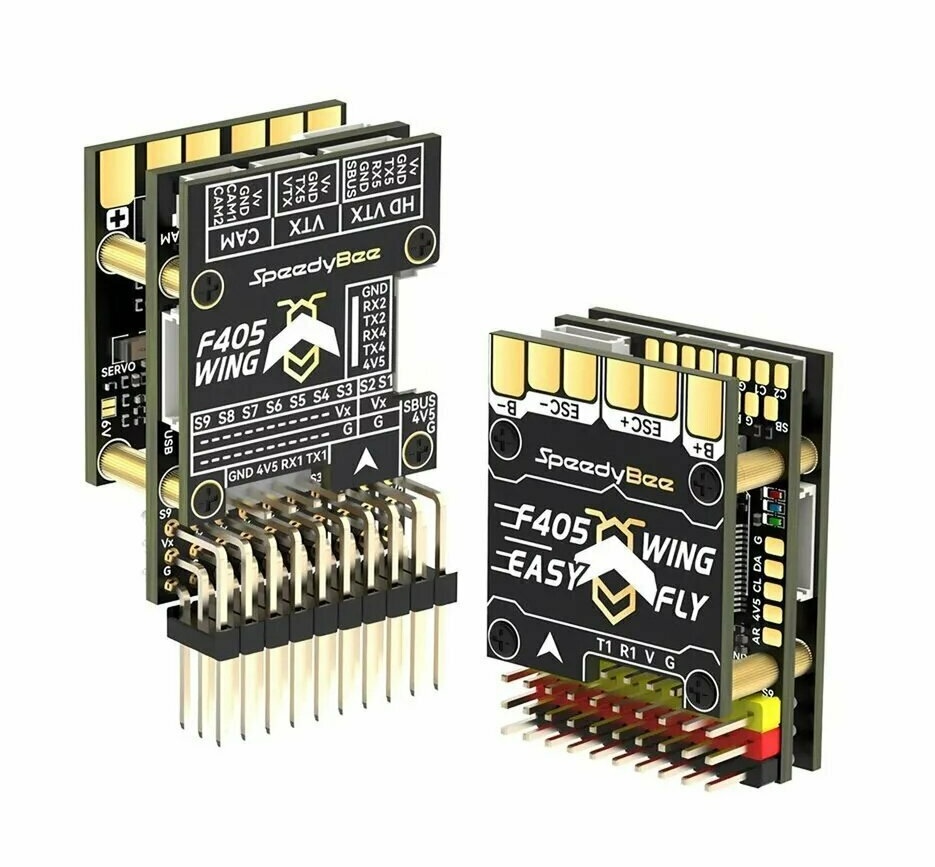

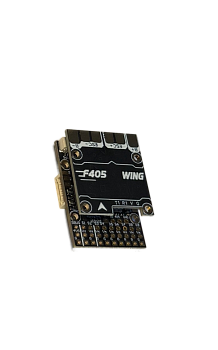

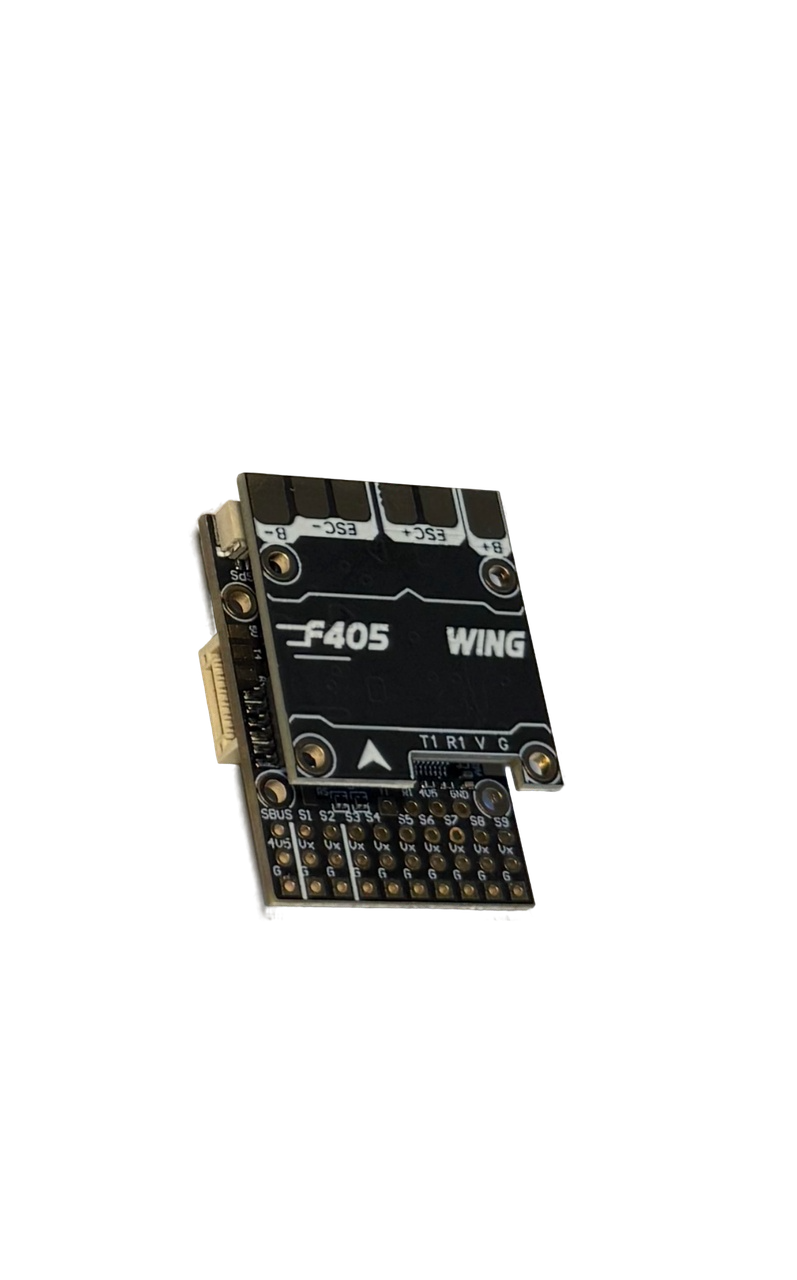

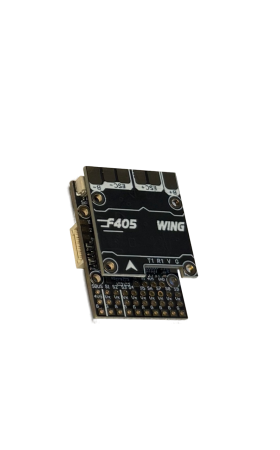

Описание SpeedyBee F405 WING MINI полётный контроллер
SpeedyBee F405 WING MINI - компактный полётный контроллер для радиоуправляемых самолётов, летающих крыльев и FPV-моделей. Поддержка INAV и ArduPilot позволяет настроить стабилизацию и навигационные режимы под конструкцию летательного аппарата. Для навигации необходимо подключить внешний GPS-модуль и настроить соответствующие функции прошивки.
В основе контроллера используется STM32F405 с частотой 168 МГц. Встроенный инерциальный датчик объединяет гироскоп и акселерометр, а барометр измеряет атмосферное давление для определения высоты. Запись полётных журналов на microSD помогает анализировать работу оборудования и оценивать результаты настройки.
Интерфейсы контроллера позволяют подключить приёмник управления, GPS, внешний компас и датчик воздушной скорости. Выходы управления используются для подключения регуляторов двигателей и сервоприводов. Поддерживаются приёмники ELRS/CRSF и SBUS, аналоговые камеры и цифровые видеосистемы. Встроенное OSD выводит полётные данные поверх изображения аналоговой камеры.
Выносной модуль USB Type-C с Bluetooth и Wi-Fi упрощает доступ к настройкам после установки электроники в корпус модели. Беспроводное подключение используется для настройки и телеметрии, а обновление прошивки выполняется через USB с компьютера.
Плата распределения питания рассчитана на аккумуляторы 2-6S LiPo и оснащена отдельными BEC для контроллера и сервоприводов. Габариты сборки 37 × 26 × 14 мм позволяют разместить SpeedyBee F405 WING MINI в моделях с ограниченным внутренним пространством. При подборе оборудования необходимо учитывать суммарное потребление сервоприводов и подключённой периферии.
Область применения
- Сборка радиоуправляемых самолётов и летающих крыльев
- Оснащение FPV-моделей системой стабилизации и навигации
- Модернизация бортовой электроники авиамоделей
- Учебные и экспериментальные проекты по авиамоделированию
