- Производитель: CT-Concept Technologie AG
- Модель: 1SD536F2-CM2400HCB-34N
- Серия: SCALE Plug-and-Play, 1SD536F2
- Тип: одноканальный драйвер IGBT-модуля
- Совместимый IGBT-модуль: Mitsubishi CM2400HCB-34N
- Поддерживаемые топологии: двухуровневые, трёхуровневые и многоуровневые преобразователи
- Номинальное напряжение питания: 15 В DC
- Допустимый диапазон напряжения питания: 14,5–15,5 В DC
- Абсолютное максимальное напряжение питания: 16 В DC
- Типичный ток потребления без нагрузки: 120 мА
- Максимальный средний ток питания: 500 мА
- Встроенный источник питания: изолированный DC/DC-преобразователь
- Максимальная выходная мощность DC/DC-преобразователя: 5 Вт
- Типичный КПД DC/DC-преобразователя: 85 %
- Порог включения по напряжению питания: 13 В
- Гистерезис включения/выключения: 0,6 В
- Максимальный импульсный ток затвора: ±36 А
- Сопротивление затвора при включении: 0,8 Ом
- Сопротивление затвора при выключении: 1,7 Ом
- Максимальная частота коммутации: 7 кГц
- Коэффициент заполнения: 0–100 %
- Максимальное напряжение звена постоянного тока: 1200 В
- Интерфейс управляющего сигнала: оптоволоконный приёмник HFBR-2522
- Интерфейс выходного сигнала состояния: оптоволоконный передатчик HFBR-1522
- Разъём питания на плате: 77315-101-05
- Защита от короткого замыкания: контроль напряжения коллектор–эмиттер
- Порог контроля VCE: 50–60 В
- Время реакции защиты в трёхуровневом режиме: 8,5–9 мкс
- Время реакции защиты в двухуровневом режиме: 9,5–10 мкс
- Время блокировки после неисправности в двухуровневом режиме: 1 с
- Активное ограничение перенапряжения VCE: есть
- Контроль пониженного напряжения питания: есть
- Контроль оптоволоконного интерфейса: есть
- Типовая задержка включения: 350 нс
- Типовая задержка выключения: 450 нс
- Типовое время нарастания выходного сигнала: 15 нс
- Типовое время спада выходного сигнала: 20 нс
- Типовая задержка подтверждения на выходе состояния: 380 нс
- Длительность импульса подтверждения: 0,6–1,8 мкс
- Рабочее напряжение изоляции: 1700 В
- Испытательное напряжение изоляции: 4000 В AC, 50 Гц, в течение 1 минуты
- Напряжение гашения частичных разрядов: 1400 В AC при заряде менее 10 пКл
- Ёмкость связи между первичной и выходной сторонами: 15 пФ
- Длина пути утечки между первичной и выходной сторонами: 21 мм
- Рабочая температура: −40…+85 °C
- Температура хранения: −40…+90 °C
- Способ монтажа: непосредственное винтовое крепление на IGBT-модуль
- Размеры: 193 × 50 мм
Описание 1SD536F2-CM2400HCB-34N одноканальный драйвер IGBT-модуля CT-Concept

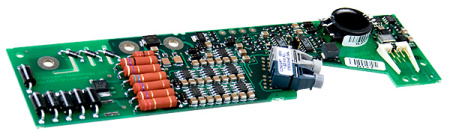

1SD536F2-CM2400HCB-34N производства CT-Concept Technologie AG — интеллектуальный одноканальный IGBT-драйвер SCALE Plug-and-Play, разработанный специально для силового IGBT-модуля Mitsubishi CM2400HCB-34N. Драйвер поддерживает двухуровневые, трёхуровневые и многоуровневые преобразователи. Он устанавливается непосредственно на силовой модуль и имеет размеры 193 × 50 мм.
Устройство работает от номинального напряжения питания 15 В DC с допустимым диапазоном 14,5–15,5 В. Типичный ток потребления без нагрузки составляет 120 мА, максимальный средний ток питания — 500 мА. Встроенный изолированный DC/DC-преобразователь имеет типичный КПД 85 % и выходную мощность до 5 Вт. Драйвер обеспечивает импульсный ток затвора до ±36 А, частоту коммутации от DC до 7 кГц и коэффициент заполнения 0–100 %.
1SD536F2-CM2400HCB-34N оснащён оптоволоконным входом управляющего сигнала и оптоволоконным выходом состояния. В стандартном исполнении применяются приёмник HFBR-2522 и передатчик HFBR-1522. Предусмотрены контроль напряжения питания, защита IGBT от короткого замыкания по напряжению коллектор–эмиттер и активное ограничение перенапряжения при выключении. Порог контроля VCE составляет 50–60 В. В двухуровневом режиме время реакции защиты находится в диапазоне 9,5–10 мкс, после обнаружения неисправности управляющий вход блокируется на 1 с.
Типовая задержка включения составляет 350 нс, задержка выключения — 450 нс. Время нарастания выходного сигнала равно 15 нс, время спада — 20 нс. Рабочее напряжение изоляции достигает 1700 В, испытательное напряжение между первичной и выходной сторонами — 4000 В AC в течение 1 минуты. Рабочая температура составляет −40…+85 °C. Электролитические конденсаторы в конструкции не применяются.
Область применения
- двухуровневые, трёхуровневые и многоуровневые преобразователи;
- средневольтные силовые преобразователи;
- промышленные электроприводы;
- тяговые системы и железнодорожные источники питания;
- ветроэнергетические преобразователи;
- радиологическое и лазерное оборудование.
