XZCC12FCM40B угловой разъём M12 Telemecanique Sensors

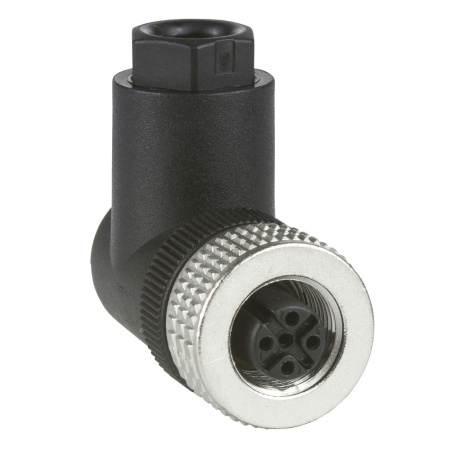

XZCC12FCM40B — угловой кабельный разъём M12 производства Telemecanique Sensors, предназначенный для подключения датчиков и других компонентов промышленной автоматизации. Разъём имеет женское исполнение, четыре контакта и металлическую соединительную гайку. Угловая конструкция облегчает монтаж оборудования в шкафах управления, на станках и производственных линиях, где пространство для прямого подключения кабеля ограничено.

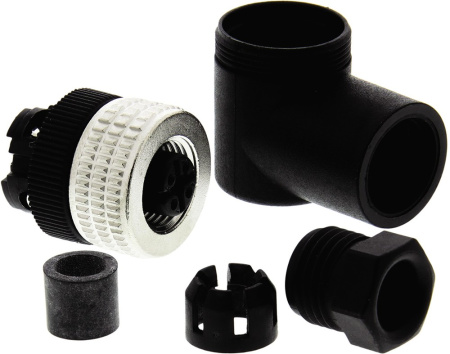

Электрическое подключение проводников выполняется через винтовые клеммы без использования заранее подготовленного кабеля. Допускается подключение проводов сечением до 0,75 мм². Кабельный ввод Pg 7 рассчитан на кабель наружным диаметром от 3 до 6 мм. Разъём фиксируется на ответной части резьбовым соединением M12, что обеспечивает устойчивость подключения при вибрациях и механических воздействиях, характерных для промышленного оборудования.

Номинальный ток XZCC12FCM40B составляет 3 А. Допустимое рабочее напряжение достигает 125 В AC или 150 В DC. Сопротивление контактов не превышает 8000 мкОм, а сопротивление изоляции составляет более 1000 ГОм. Пластиковый корпус и металлическая соединительная гайка обеспечивают сочетание механической прочности, электрической изоляции и небольшого собственного веса.

После правильной сборки соединение соответствует степени защиты IP67, поэтому разъём защищён от проникновения пыли и выдерживает кратковременное погружение в воду в предусмотренных стандартом условиях. Диапазон рабочей температуры составляет от −40 до +85 °C. Модель поставляется без светодиодной индикации и подходит для самостоятельной сборки соединительных кабелей необходимой длины непосредственно при монтаже оборудования.

Область применения

• подключение индуктивных, фотоэлектрических и ультразвуковых датчиков;
• промышленные системы автоматизации и управления;
• станки, конвейеры и производственные линии;
• сборка и ремонт кабельных соединений M12;
• монтаж оборудования в условиях ограниченного пространства.
