- Производитель: Kingbright
- Модель: SA39-11SRWA
- Тип устройства: одноразрядный 7-сегментный светодиодный индикатор
- Количество разрядов: 1
- Количество сегментов: 7 + десятичная точка
- Высота цифры: 9,9 мм (0,39 дюйма)
- Ширина цифры: 6,2 мм
- Схема подключения: общий анод (Common Anode)
- Расположение десятичной точки: справа (Right Hand Decimal)
- Цвет свечения: Super Bright Red
- Материал светодиодного кристалла: GaAlAs (Gallium Aluminum Arsenide)
- Тип линзы: White Diffused
- Цвет лицевой поверхности: серый
- Цвет сегментов: белый
- Минимальная сила света при IF = 10 мА: 9000 мкд
- Типовая сила света при IF = 10 мА: 17000 мкд
- Пиковая длина волны λpeak: 660 нм при IF = 20 мА
- Доминирующая длина волны λD: 640 нм при IF = 20 мА
- Спектральная полуширина Δλ1/2: 20 нм при IF = 20 мА
- Типовое прямое напряжение VF: 1,85 В при IF = 20 мА
- Максимальное прямое напряжение VF: 2,5 В при IF = 20 мА
- Максимальный постоянный прямой ток: 30 мА
- Максимальный импульсный прямой ток: 155 мА
- Условия импульсного тока: duty cycle 1/10, длительность импульса 0,1 мс
- Максимальное обратное напряжение: 5 В
- Максимальный обратный ток: 10 мкА при VR = 5 В
- Максимальная рассеиваемая мощность: 75 мВт
- Типовая ёмкость: 45 пФ при VF = 0 В, f = 1 МГц
- Рабочая температура: от −40 до +85 °C
- Температура хранения: от −40 до +85 °C
- Температура пайки выводов: 260 °C в течение 3–5 секунд
- Условие температуры пайки: измерение на расстоянии 2 мм от основания корпуса
- Тип монтажа: выводной монтаж на печатную плату
- Количество выводов: 10
- Шаг выводов: 2,54 мм
- Расстояние между рядами выводов: 7,62 мм
- Ширина корпуса: 10 мм
- Высота корпуса: 13,6 мм
- Толщина корпуса: 7 мм
- Соответствие: RoHS
Описание SA39-11SRWA светодиодный 7-сегментный индикатор Kingbright

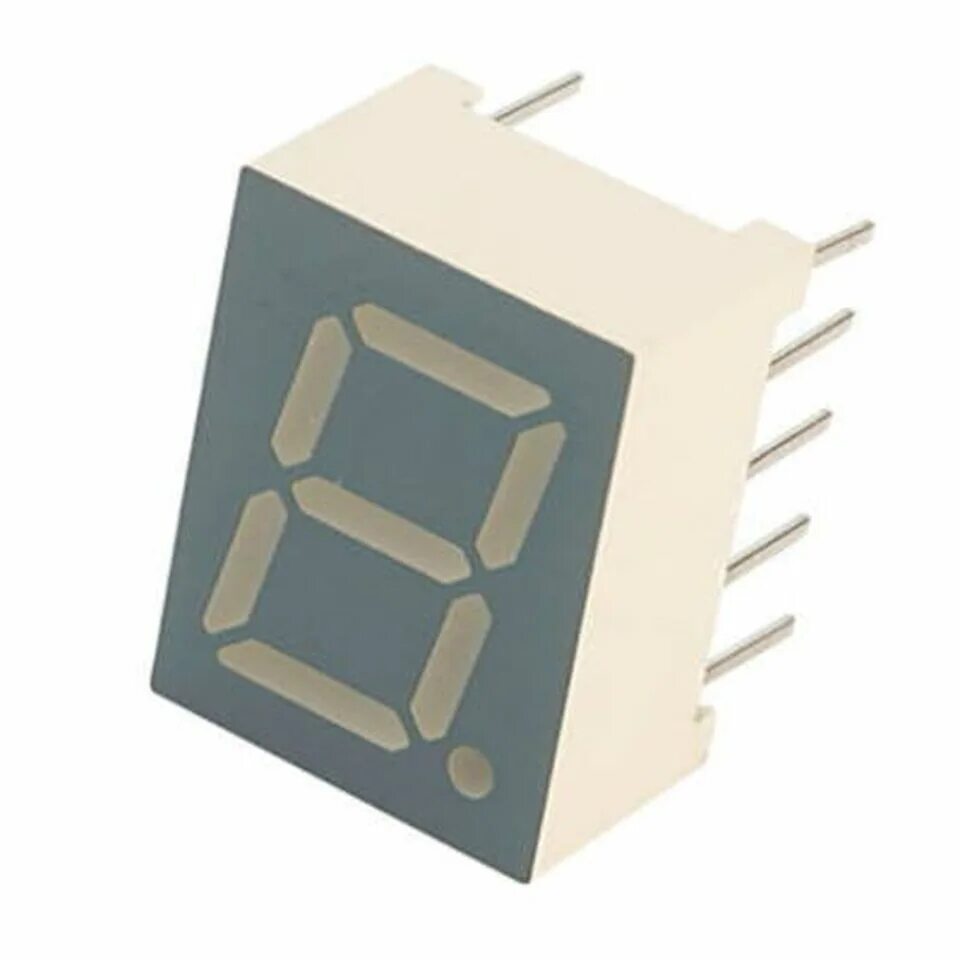

SA39-11SRWA от Kingbright — одноразрядный 7-сегментный светодиодный индикатор, предназначенный для отображения цифровой информации. Высота отображаемого символа составляет 9,9 мм (0,39 дюйма). Модель имеет схему подключения Common Anode — общий анод и дополнительный сегмент десятичной точки, расположенный справа. Индикатор выполнен с серой лицевой поверхностью и белыми сегментами.
В SA39-11SRWA используются светодиодные кристаллы GaAlAs — Gallium Aluminum Arsenide, обеспечивающие цвет свечения Super Bright Red. Типовая пиковая длина волны составляет 660 нм, а доминирующая длина волны — 640 нм. При токе 10 мА минимальная сила света составляет 9000 мкд, типовая — 17000 мкд. Для рассеивания света используется линза типа White Diffused.
Типовое прямое напряжение светодиодных сегментов составляет 1,85 В при IF = 20 мА, максимальное — 2,5 В. Максимальный постоянный прямой ток составляет 30 мА, максимальный импульсный ток — 155 мА при режиме 1/10 duty cycle и длительности импульса 0,1 мс. Максимальная рассеиваемая мощность составляет 75 мВт, а допустимое обратное напряжение — 5 В.
Корпус SA39-11SRWA рассчитан на выводной монтаж на печатную плату или установку в совместимую панель/разъём. Рабочий температурный диапазон составляет от −40 до +85 °C. Компонент соответствует требованиям RoHS и отличается механически прочной конструкцией.
Область применения
- одноразрядная цифровая индикация;
- отображение цифр от 0 до 9;
- индикация цифровых значений с десятичной точкой;
- электронные устройства с монтажом индикатора на печатную плату;
- устройства, использующие 7-сегментную LED-индикацию.
