- Производитель: Siemens
- Модель: 6ES7223-1PL32-0XB0
- Серия: SIMATIC S7-1200, SM 1223
- Тип: цифровой модуль ввода-вывода
- Номинальное напряжение питания: 24 В DC
- Допустимый диапазон напряжения питания: 20,4–28,8 В DC
- Максимальный ток от объединительной шины 5 В DC: 180 мА
- Типичная рассеиваемая мощность: 10 Вт
- Количество цифровых входов: 16
- Тип цифровых входов: 24 В DC, Sink/Source
- Группировка цифровых входов: по 2 канала
- Входная характеристика: IEC 61131, тип 1
- Входное напряжение для сигнала «0»: 5 В DC при 1 мА
- Входное напряжение для сигнала «1»: 15 В DC при 2,5 мА
- Максимальный входной ток для сигнала «0»: 1 мА
- Минимальный входной ток для сигнала «1»: 2,5 мА
- Типичный входной ток для сигнала «1»: 4 мА
- Параметрируемая задержка входов: 0,2; 0,4; 0,8; 1,6; 3,2; 6,4 или 12,8 мс
- Максимальная длина входного экранированного кабеля: 500 м
- Максимальная длина входного неэкранированного кабеля: 300 м
- Количество цифровых выходов: 16
- Тип цифровых выходов: релейные
- Группировка цифровых выходов: по 4 канала
- Коммутируемое напряжение DC: 5–30 В DC
- Коммутируемое напряжение AC: 5–250 В AC
- Номинальный ток выхода: 2 А
- Коммутационная способность при резистивной нагрузке: до 2 А
- Коммутационная способность при индуктивной нагрузке: до 2 А
- Коммутационная способность при ламповой нагрузке: до 30 Вт DC, до 200 Вт AC
- Максимальная задержка включения выхода: 10 мс
- Максимальная задержка выключения выхода: 10 мс
- Максимальный суммарный ток выходов на группу: 8 А при горизонтальном монтаже и температуре до +50 °C
- Механический ресурс реле: до 10 000 000 циклов
- Ресурс реле при номинальной нагрузке: до 100 000 циклов
- Защита выходов от короткого замыкания: отсутствует, требуется внешняя защита
- Диагностические сообщения: поддерживаются
- Индикация: LED-индикация состояния входов и выходов
- Изоляция между выходами и объединительной шиной: 1500 В AC в течение 1 минуты
- Допустимая разность потенциалов между цепями: 750 В AC в течение 1 минуты
- Степень защиты: IP20
- Рабочая температура при горизонтальном монтаже: −20…+60 °C
- Рабочая температура при вертикальном монтаже: −20…+50 °C
- Температура хранения и транспортировки: −40…+70 °C
- Максимальная относительная влажность: 95 % при +25 °C, без конденсации
- Фронтальный соединитель: требуется
- Размеры: 70 × 100 × 75 мм
- Вес: около 350 г
- Сертификация и допуски: CE, CSA, UL, cULus, FM, RCM, KC, морские допуски

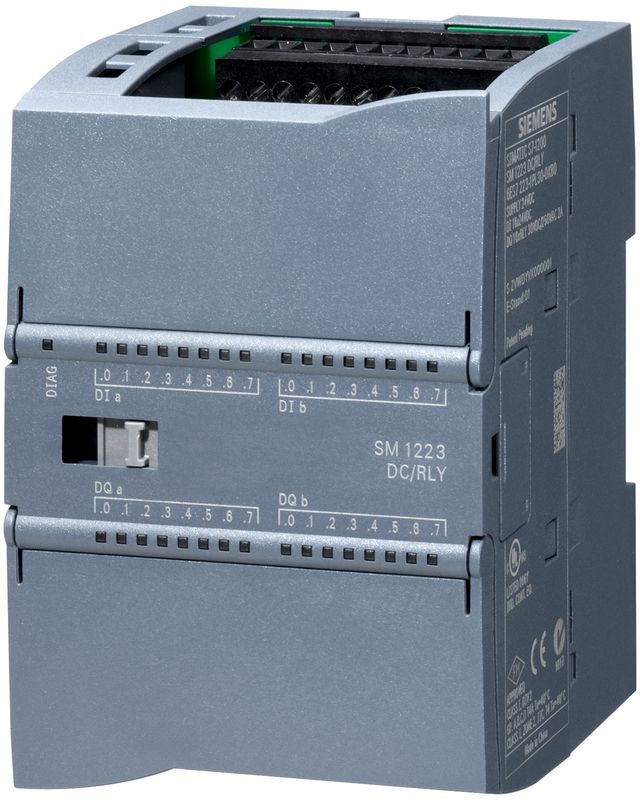

Описание 6ES7223-1PL32-0XB0 цифровой модуль ввода-вывода Siemens SM 1223
6ES7223-1PL32-0XB0 производства Siemens — комбинированный цифровой модуль ввода-вывода SM 1223 для программируемых контроллеров SIMATIC S7-1200. Модуль предоставляет 16 цифровых входов 24 В DC Sink/Source и 16 релейных выходов с током до 2 А. Номинальное напряжение питания составляет 24 В DC, допустимый диапазон — 20,4–28,8 В DC.
Цифровые входы объединены в группы по два и соответствуют входной характеристике IEC 61131, тип 1. Для сигнала «0» установлены параметры 5 В DC при 1 мА, для сигнала «1» — 15 В DC при 2,5 мА. Типичный входной ток при сигнале «1» составляет 4 мА. Задержка стандартных входов параметрируется значениями от 0,2 до 12,8 мс группами по четыре канала. Максимальная длина входного кабеля составляет 500 м для экранированного и 300 м для неэкранированного подключения.
Релейные выходы объединены в группы по четыре и коммутируют напряжение 5–30 В DC или 5–250 В AC. Максимальный ток при резистивной или индуктивной нагрузке составляет 2 А. Допустимая мощность ламповой нагрузки достигает 30 Вт при DC и 200 Вт при AC. Максимальная задержка включения и выключения при резистивной нагрузке равна 10 мс. Механический ресурс реле составляет до 10 миллионов циклов, ресурс при номинальной нагрузке — до 100 000 циклов. Встроенной защиты выходов от короткого замыкания нет, поэтому она должна обеспечиваться внешними средствами.
Модуль поддерживает диагностические сообщения и оснащён светодиодной индикацией состояния входов и выходов. Между выходными каналами и объединительной шиной предусмотрена изоляция 1500 В AC в течение 1 минуты. Степень защиты корпуса — IP20. Рабочая температура составляет −20…+60 °C при горизонтальном монтаже и до +50 °C при вертикальном. Размеры устройства — 70 × 100 × 75 мм, вес — около 350 г.
Область применения
- расширение количества дискретных каналов контроллеров SIMATIC S7-1200;
- подключение датчиков, кнопок, переключателей и концевых выключателей;
- управление реле, контакторами, клапанами и сигнальными устройствами;
- системы промышленной автоматизации и управления оборудованием.
