S202S02 твердотельное реле Sharp

S202S02 от Sharp Corporation — твердотельное реле SSR (Solid State Relay) для коммутации мощной нагрузки переменного тока. Устройство объединяет инфракрасный светодиод IRED, фототриаковый детектор и основной выходной Triac в одном корпусе. Реле рассчитано на среднюю мощность и обеспечивает гальваническую развязку управляющей и силовой цепей с напряжением изоляции 4,0 кВ RMS.

Твердотельное реле Sharp S202S02 рассчитано на действующий ток нагрузки до 8 А RMS при температуре корпуса TC ≤ 80 °C с использованием радиатора. Для модели предусмотрена маркировка нагрузки 8A 250VAC. Повторяющееся пиковое напряжение в выключенном состоянии VDRM составляет 600 В, что позволяет применять компонент в цепях переменного напряжения промышленного и бытового оборудования.

Важной особенностью S202S02 является встроенная схема переключения через ноль Zero Cross. Максимальное напряжение срабатывания функции перехода через ноль составляет 35 В. Такое решение используется для коммутации AC-нагрузок и позволяет включать силовой выход вблизи перехода сетевого напряжения через нулевое значение.

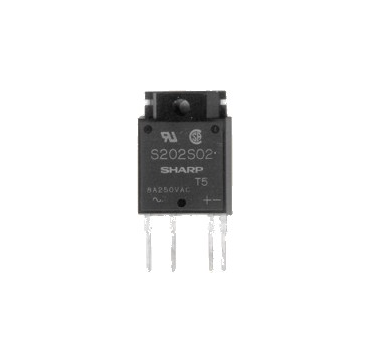

Модель выполнена в выводном корпусе SIP-4 с монтажным отверстием для установки внешнего радиатора. Рабочий температурный диапазон составляет от −25 до +100 °C. Реле сертифицировано по UL508, файл E94758, и CSA 22.2 No.14, файл LR63705. Масса изделия по официальному datasheet составляет приблизительно 6,3 г.

Область применения

• гальванически изолированное управление высоковольтными AC-нагрузками от низковольтных цепей управления;
• коммутация электродвигателей;
• управление вентиляторами;
• коммутация нагревателей;
• управление соленоидами;
• управление электромагнитными клапанами;
• управление осветительным оборудованием;
• системы регулирования температуры.
