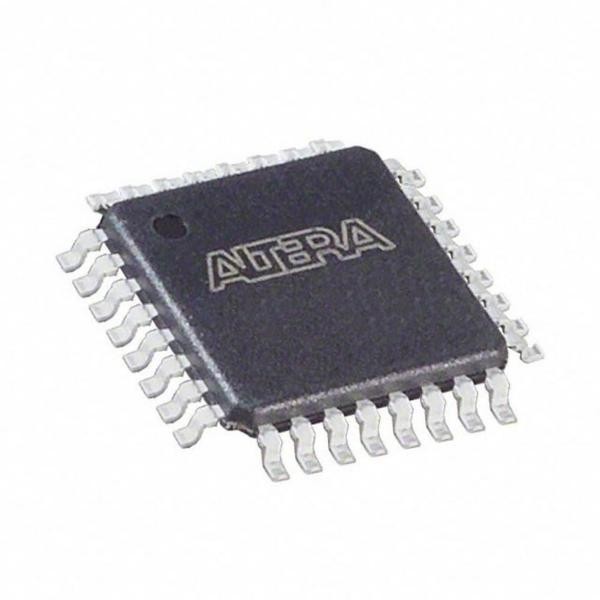

Конфигурационная память EPC2TI32N Altera

EPC2TI32N от Altera — перепрограммируемое конфигурационное устройство семейства EPC2, предназначенное для хранения конфигурационных данных и загрузки их в FPGA с энергозависимой SRAM-конфигурацией. Устройство содержит встроенную Flash-память объемом 1 695 680 бит и позволяет хранить конфигурационный поток, необходимый для автоматической настройки программируемой логической матрицы после подачи питания.

Конфигурационная память EPC2TI32N поддерживает внутрисистемное программирование ISP через встроенный интерфейс IEEE Std. 1149.1 JTAG. Благодаря этому микросхему можно программировать непосредственно на установленной печатной плате без демонтажа. Устройство является перепрограммируемым и поддерживает работу в системах с питанием 5,0 В или 3,3 В.

Altera EPC2 использует простой последовательный интерфейс конфигурации и может работать как источник данных для совместимых FPGA Altera. Архитектура устройства предусматривает возможность каскадного соединения нескольких EPC2, если объем одного конфигурационного устройства недостаточен для хранения полной конфигурации целевой FPGA или цепочки FPGA. При конфигурировании главное устройство EPC2 управляет передачей данных до завершения процесса загрузки.

Модель EPC2TI32N относится к промышленному исполнению семейства EPC2 и используется в электронных системах, где требуется энергонезависимое хранение конфигурации программируемой логики. Наличие JTAG, возможность повторного программирования и поддержка двух уровней питающего напряжения делают устройство удобным для обслуживания, модернизации и обновления FPGA-систем непосредственно на оборудовании.

Область применения

• хранение конфигурационных данных FPGA;
• автоматическая загрузка конфигурации FPGA при включении питания;
• промышленные устройства на базе FPGA Altera;
• телекоммуникационное и коммуникационное оборудование;
• встраиваемые цифровые системы;
• системы управления и промышленной автоматики;
• оборудование с внутрисистемным программированием через JTAG;
• системы с одной или несколькими FPGA, требующие энергонезависимого хранения конфигурации.
