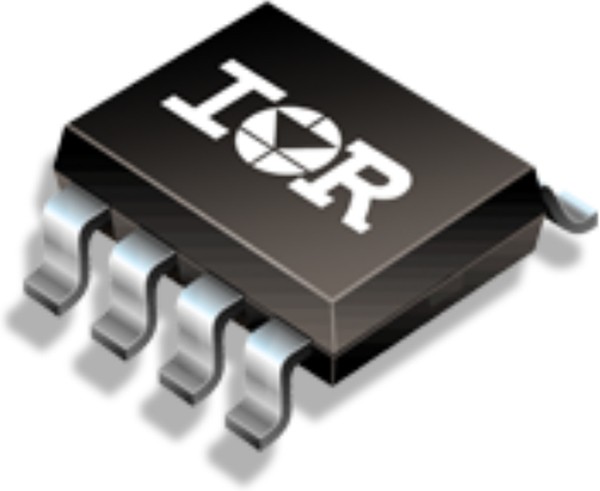

Драйвер затвора IR2128 Infineon Technologies 600 В

IR2128 от Infineon Technologies — высоковольтный высокоскоростной драйвер затвора, предназначенный для управления силовыми N-канальными MOSFET и IGBT. Микросхема имеет конфигурацию одноканального high-side драйвера и поддерживает работу плавающего канала при напряжении до 600 В. Архитектура основана на фирменной технологии HVIC и latch-immune CMOS, обеспечивающей устойчивую монолитную конструкцию.

Драйвер IR2128 рассчитан на диапазон питания затвора 12–20 В для motor drive applications. Типовой выходной ток источника составляет 0,25 А, а ток стока — 0,5 А. Логический вход совместим с уровнями 3,3 В, 5 В и 15 В, что упрощает сопряжение с микроконтроллерами, цифровыми контроллерами и другими управляющими схемами. Для модели IR2128 выходной сигнал работает в противофазе с логическим входом.

Одной из ключевых функций IR2128 Infineon является встроенная защита силового транзистора от перегрузки по току. Вход CS контролирует ток, а при обнаружении превышения порога драйвер прекращает управление затвором. Выход FAULT с открытым стоком формирует сигнал об аварийном отключении. Также реализована защита от пониженного напряжения UVLO.

Плавающий high-side канал поддерживает bootstrap operation, устойчив к отрицательным переходным напряжениям и обладает высокой стойкостью к dV/dt. Микросхема предназначена прежде всего для построения силовых управляющих каскадов, где требуется быстрое переключение MOSFET или IGBT и аппаратная защита от перегрузки.

Область применения

• системы управления электродвигателями;
• силовые инверторные каскады;
• high-side управление N-канальными MOSFET;
• high-side управление IGBT;
• силовая электроника с напряжением до 600 В;
• приводная электроника с контролем перегрузки по току.
