L6591TR ШИМ-контроллер полумостового преобразователя STMicroelectronics

L6591TR от STMicroelectronics — двухтактный ШИМ-контроллер, разработанный специально для мягко переключаемой полумостовой топологии ZVS. Микросхема формирует комплементарное PWM-управление: верхний силовой ключ работает с коэффициентом заполнения D, а нижний — с коэффициентом 1-D, при этом D < 50 %. Между выключением одного и включением другого ключа задаётся программируемое мёртвое время, обеспечивающее мягкое переключение и возможность работы на высокой частоте.

Контроллер L6591TR поддерживает рабочую частоту до 500 кГц и содержит высоковольтный floating-драйвер верхнего MOSFET, совместимый с шиной 600 В. Встроенная синхронная bootstrap-структура заменяет внешний быстродействующий bootstrap-диод. Выходные драйверы верхнего и нижнего плеча способны обеспечивать пиковый ток источника не менее 0,3 А и ток стока не менее 0,8 А.

STMicroelectronics L6591TR включает встроенный высоковольтный узел запуска, адаптивную защиту от пониженного напряжения UVLO, покомандную защиту по току OCP, защиту от перегрузки OLP с выбором режима latch или auto-restart, контроль насыщения трансформатора, функцию brownout, программируемый soft-start и интерфейс управления PFC-контроллером. При малой нагрузке микросхема переходит в управляемый burst mode, снижая потребление системы.

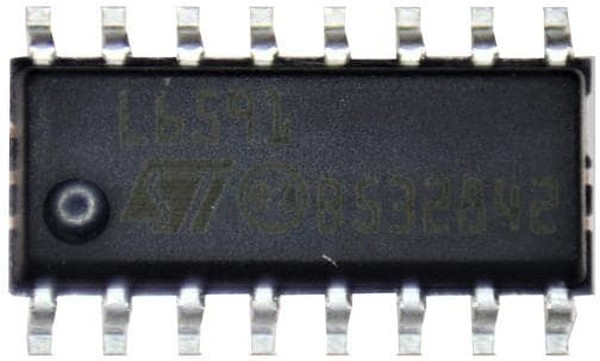

Версия L6591TR поставляется в корпусе SO16N на ленте и катушке. Рабочий диапазон температуры перехода составляет от -40 до +150 °C. Высокая степень интеграции делает контроллер подходящим для построения высокоэффективных AC/DC-преобразователей с ZVS-полумостом и требованиями к защите, высокой частоте и снижению энергопотребления.

Область применения

• мощные AC/DC адаптеры и зарядные устройства;
• блоки питания настольных компьютеров;
• блоки питания серверов начального уровня;
• телекоммуникационные импульсные источники питания;
• ZVS полумостовые преобразователи;
• двухкаскадные источники питания с PFC;
• высокочастотные импульсные преобразователи.
