- Производитель: Thinki Semiconductor Co., Ltd.
- Модель: SQL50A
- Тип устройства: трёхфазный диодный мостовой выпрямитель
- Серия: SQL50A thru SQL100A
- Тип выпрямителя: GPP Three Phase Bridge Rectifier
- Топология: трёхфазный мостовой выпрямитель
- Количество силовых диодов: 6
- Средний прямой ток IF(AV) для SQL50A: 50 А
- Условия номинального тока: синусоидальная форма, 50 Гц, двустороннее охлаждение, THS = 55 °C
- Диапазон классов повторяющегося пикового обратного напряжения VRRM серии: 100–1600 В
- Диапазон DC blocking voltage серии: 100–1600 В
- Максимальный импульсный прямой ток IFSM: 400 А
- Максимальное прямое напряжение VF: 1,1 В
- Условия измерения VF: IF = 17,5 А
- Максимальный обратный ток IR при TA = 25 °C: 10 мкА
- Максимальный обратный ток при TA = 100 °C: 200 мкА
- Тепловое сопротивление переход–корпус Rth(j-c): максимум 5,0 °C/Вт
- Тепловое сопротивление корпус–радиатор Rth(c-a): максимум 8 °C/Вт
- Напряжение изоляции Viso: 2500 В
- Технология диодных кристаллов: Glass Passivated
- Электрическая изоляция корпуса: есть
- Покрытие выводов: Pb Free Plating
- Соответствие: RoHS
Описание SQL50A трёхфазный диодный мост Thinki Semiconductor

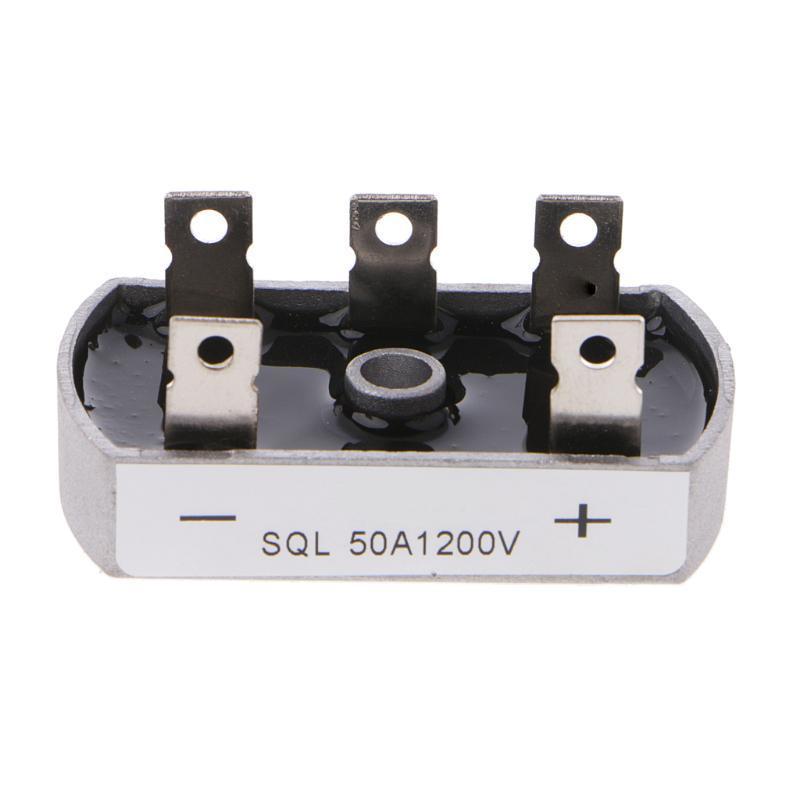

SQL50A от Thinki Semiconductor — силовой трёхфазный диодный мост, предназначенный для выпрямления трёхфазного переменного напряжения и получения постоянного напряжения в силовых электронных системах. Компонент относится к серии SQL50A thru SQL100A, которую производитель классифицирует как GPP Three Phase Bridge Rectifiers. Для модели SQL50A номинальный средний прямой ток составляет 50 А.
В конструкции SQL50A используются диодные кристаллы с технологией Glass Passivated. Производитель указывает электрически изолированный корпус и высокую теплопроводность конструкции, что важно для эксплуатации выпрямителя в силовых цепях с существенными токовыми нагрузками. Серия рассчитана на различные классы обратного напряжения в диапазоне от 100 до 1600 В; конкретное значение определяется полным исполнением устройства.
Для серии установлен максимальный прямой перепад напряжения на диоде 1,1 В при заданных условиях измерения. Максимальный импульсный прямой ток IFSM достигает 400 А. Минимальное напряжение электрической изоляции составляет 2500 В, благодаря чему силовая часть электрически отделена от корпуса.
Thinki Semiconductor SQL50A выполнен как законченный трёхфазный мостовой выпрямитель, объединяющий 6 силовых диодов в стандартной мостовой схеме. Такое построение упрощает создание AC/DC-преобразователей по сравнению с применением отдельных силовых диодов и обеспечивает компактную интеграцию выпрямительного каскада в промышленное оборудование.
Область применения
- промышленные системы автоматического управления;
- источники постоянного питания;
- трёхфазные AC/DC-преобразователи;
- станки и оборудование с числовым программным управлением;
- системы дистанционного управления;
- силовые выпрямительные устройства;
- промышленная силовая электроника.
