- Производитель: Kingbright
- Модель: SC04-12SRWA
- Тип устройства: одноразрядный 7-сегментный светодиодный индикатор
- Количество разрядов: 1
- Количество сегментов: 7 + десятичная точка
- Высота цифры: 10,16 мм (0,4 дюйма)
- Ширина цифры: 5,58 мм
- Схема подключения: общий катод (Common Cathode)
- Расположение десятичной точки: справа (Right Hand Decimal)
- Цвет свечения: Super Bright Red
- Материал светодиода: GaAlAs (Gallium Aluminum Arsenide)
- Тип линзы: White Diffused
- Цвет лицевой поверхности: серый
- Цвет сегментов: белый
- Минимальная сила света при IF = 10 мА: 14 000 мкд
- Типовая сила света при IF = 10 мА: 30 000 мкд
- Пиковая длина волны λpeak: 660 нм при IF = 20 мА
- Доминирующая длина волны λD: 640 нм при IF = 20 мА
- Спектральная полуширина Δλ1/2: 20 нм при IF = 20 мА
- Типовое прямое напряжение VF: 1,85 В при IF = 20 мА
- Максимальное прямое напряжение VF: 2,5 В при IF = 20 мА
- Максимальный постоянный прямой ток IF: 30 мА
- Максимальный импульсный прямой ток: 155 мА
- Условия импульсного тока: duty cycle 1/10, длительность импульса 0,1 мс
- Максимальное обратное напряжение VR: 5 В
- Максимальный обратный ток IR: 10 мкА при VR = 5 В
- Максимальная рассеиваемая мощность: 75 мВт
- Типовая ёмкость: 45 пФ при VF = 0 В, f = 1 МГц
- Рабочая температура: от −40 до +85 °C
- Температура хранения: от −40 до +85 °C
- Температура пайки выводов: 260 °C в течение 3–5 секунд
- Условие температуры пайки: на расстоянии 2 мм от основания корпуса
- Тип монтажа: выводной, Through Hole
- Количество выводов: 10
- Шаг выводов: 2,54 мм
- Ширина корпуса: 9,8 мм
- Высота корпуса: 18,75 мм
- Толщина корпуса: 5,08 мм
- Диаметр десятичной точки: 1,4 мм
- Общие катоды: выводы 1 и 6
- Сегмент a: вывод 10
- Сегмент b: вывод 9
- Сегмент c: вывод 8
- Сегмент d: вывод 5
- Сегмент e: вывод 4
- Сегмент f: вывод 2
- Сегмент g: вывод 3
- Десятичная точка DP: вывод 7
- Соответствие: RoHS

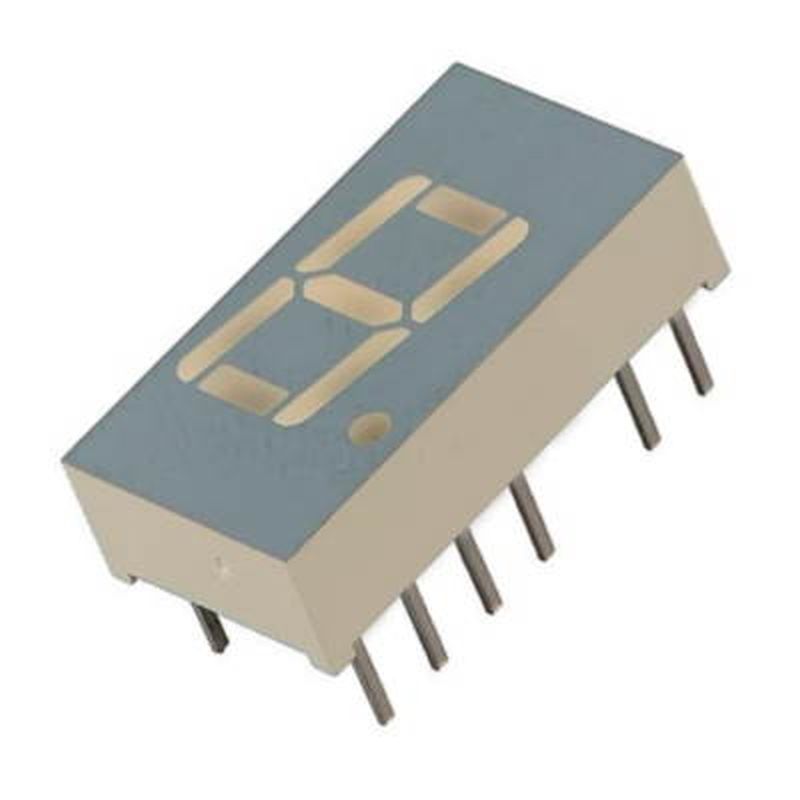

Описание SC04-12SRWA светодиодный 7-сегментный индикатор Kingbright
SC04-12SRWA от Kingbright — одноразрядный 7-сегментный светодиодный индикатор, предназначенный для визуального отображения цифровой информации в электронных устройствах. Высота отображаемой цифры составляет 10,16 мм (0,4 дюйма). Модель выполнена по схеме Common Cathode — общий катод и оснащена дополнительной десятичной точкой справа. Стандартное исполнение имеет серую лицевую поверхность и белые сегменты.
Индикатор Kingbright SC04-12SRWA формирует яркое красное свечение Super Bright Red. Источником света служат светодиоды на основе GaAlAs — арсенида алюминия-галлия. Пиковая длина волны составляет 660 нм, доминирующая длина волны — 640 нм. При токе 10 мА минимальная сила света составляет 14 000 мкд, а типовая — 30 000 мкд. Для равномерного визуального отображения сегментов используется рассеивающая линза White Diffused.
Типовое прямое напряжение светодиодного элемента составляет 1,85 В при IF = 20 мА, максимальное — 2,5 В. Максимальный постоянный прямой ток равен 30 мА, а максимальный импульсный ток достигает 155 мА при режиме 1/10 duty cycle и длительности импульса 0,1 мс. Максимальная рассеиваемая мощность составляет 75 мВт.
SC04-12SRWA рассчитан на выводной монтаж непосредственно на печатную плату или в совместимый разъём. Диапазон рабочей температуры и температуры хранения составляет от −40 до +85 °C. Механически прочная конструкция, стандартный шаг выводов 2,54 мм и соответствие требованиям RoHS позволяют применять индикатор в широком спектре электронного оборудования.
Область применения
- цифровые панели индикации;
- электронные измерительные устройства;
- промышленная электроника;
- панели управления и контроля;
- отображение числовых значений;
- электронные устройства с 7-сегментной индикацией;
- устройства с отображением значений с десятичной точкой.
