AM29F800BT-90EI Flash-память AMD

AM29F800BT-90EI от AMD (Advanced Micro Devices) — энергонезависимая параллельная Flash-память семейства Am29F800B емкостью 8 Мбит. Микросхема может быть организована как 1 048 576 × 8 бит или 524 288 × 16 бит, что позволяет использовать ее как в 8-битных, так и в 16-битных системах. Переключение между режимами осуществляется через вход BYTE#.

Модель AM29F800BT-90EI рассчитана на питание 5,0 В и не требует отдельного напряжения 12 В VPP для программирования или стирания. Индекс T обозначает архитектуру Top Boot, при которой загрузочные секторы расположены в верхней части адресного пространства. Вариант -90 имеет максимальное время доступа 90 нс.

Архитектура памяти включает 19 независимо стираемых секторов: один сектор 16 Кбайт, два сектора по 8 Кбайт, один сектор 32 Кбайт и пятнадцать секторов по 64 Кбайт в байтовом режиме. Поддерживаются Sector Protection, временное снятие защиты, полное стирание микросхемы, а также функции Erase Suspend / Erase Resume.

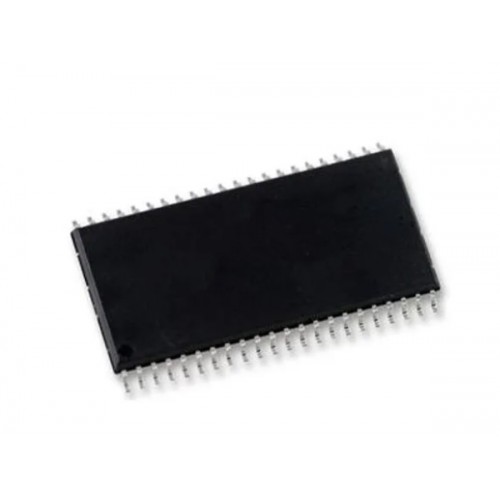

AM29F800BT-90EI содержит встроенные алгоритмы Embedded Program и Embedded Erase, которые автоматически управляют процессами записи, проверки и стирания. Состояние операций можно контролировать программно через DQ7 Data# Polling и DQ6 Toggle Bit либо аппаратно через вывод RY/BY#. Версия EI выполнена в корпусе 48-pin TSOP и рассчитана на промышленный диапазон температур от −40 до +85 °C.

Область применения

• хранение встроенного программного обеспечения и прошивок;
• загрузочная память микропроцессорных систем;
• промышленная электроника;
• встраиваемые системы управления;
• оборудование с параллельной 8- или 16-битной шиной данных;
• системы, требующие энергонезависимого хранения программного кода;
• ремонт и обслуживание оборудования на базе устройств AMD Flash.
