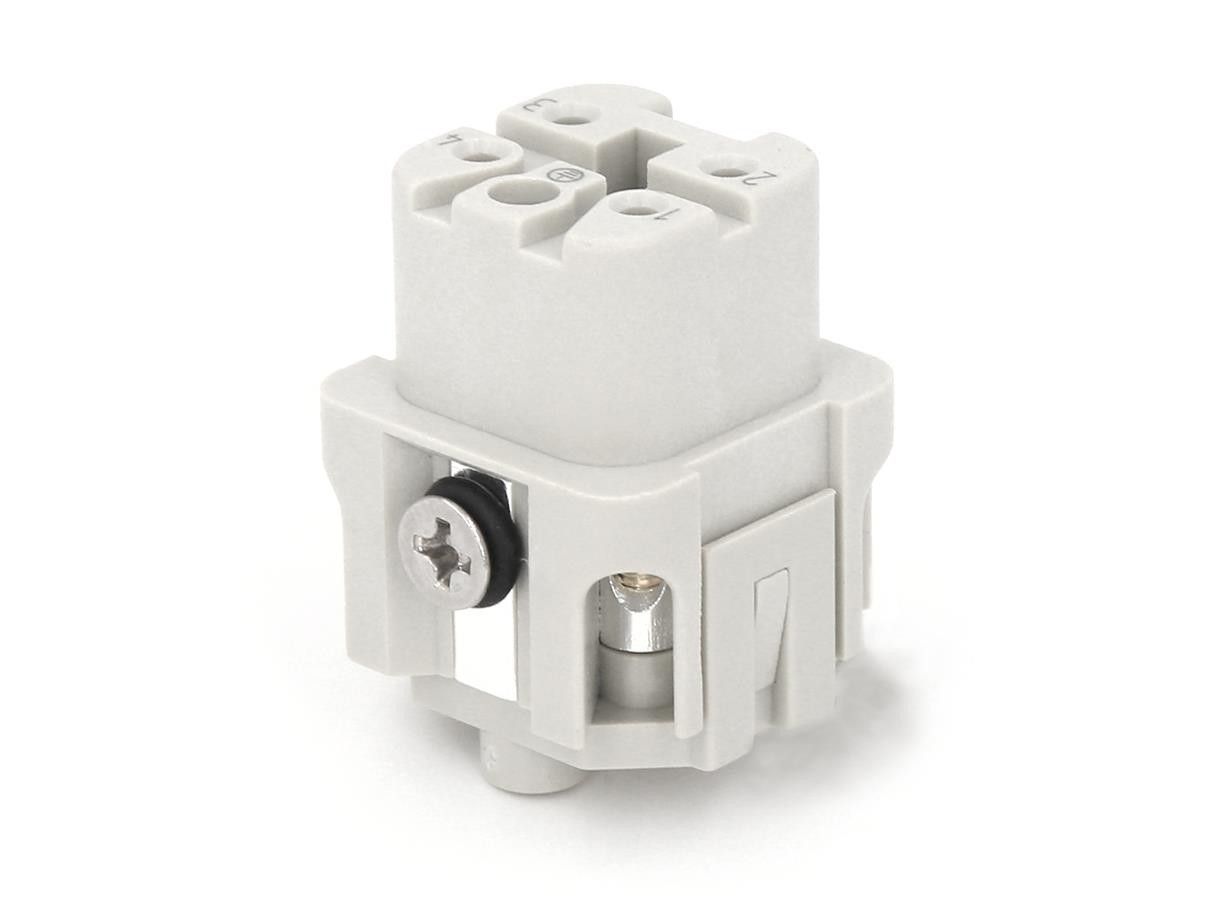

HZW-HA-004-F контактная вставка промышленного разъёма Oukerui

HZW-HA-004-F от Oukerui — контактная вставка промышленного силового разъёма серии HA, предназначенная для надежного подключения электрических цепей в промышленном оборудовании. Модель имеет конфигурацию 4+PE, то есть четыре рабочих контакта и отдельный защитный контакт заземления. Номинальный ток составляет 10 А, номинальное рабочее напряжение — 230/400 В, а номинальное импульсное выдерживаемое напряжение — 4 кВ.

Контактная вставка HZW-HA-004-F рассчитана на эксплуатацию при степени загрязнения 3. Номинальное напряжение согласно требованиям UL/CSA составляет 600 В. Сопротивление изоляции — не менее 10¹⁰ Ом. Изоляционная часть изготовлена из поликарбоната с классом воспламеняемости UL94 V-0, что соответствует требованиям к промышленным электрическим соединениям.

Для подключения проводников используется винтовой зажим. Контакты изготовлены из латуни и имеют твердое серебряное покрытие. Максимальное контактное сопротивление составляет 1 мОм. Официальный технический чертеж указывает диапазон сечения подключаемых проводников 1,0–2,5 мм², соответствующий AWG 18–14, и момент затяжки винтового соединения 0,25 Н·м.

Oukerui HZW-HA-004-F рассчитана минимум на 500 циклов соединения и сохраняет работоспособность в диапазоне температур от −40 до +125 °C. Размер контактной вставки по официальному чертежу составляет приблизительно 27 × 21 × 21 мм. Для установки производитель предусматривает применение совместимых кожухов и корпусов серии H3A.

Область применения

• промышленное электрооборудование;
• шкафы управления и автоматики;
• станки и производственные линии;
• подключение электродвигателей и исполнительных устройств;
• силовые и управляющие электрические цепи;
• промышленные разъёмные соединения серии HA;
• оборудование с необходимостью быстрого подключения и отключения кабельных линий.
