- Производитель: Analog Devices
- Модель: LT1965IMS8E#TRPBF
- Тип компонента: регулируемый малошумящий LDO-стабилизатор
- Выходной ток: до 1,1 А
- Входное напряжение: 1,8–20 В
- Регулируемое выходное напряжение: 1,20–19,5 В
- Опорное напряжение вывода ADJ: 1,20 В тип.
- Падение напряжения: 310 мВ тип. при 1,1 А
- Максимальное падение напряжения: 490 мВ при 1,1 А
- Выходной шум: 40 мкВ RMS тип.
- Полоса измерения шума: 10 Гц–100 кГц
- Ток покоя: 500 мкА тип.
- Ток в режиме отключения: менее 1 мкА
- Минимальная выходная емкость: 10 мкФ
- Допустимый тип конденсатора: керамический или танталовый
- Защитные функции: ограничение тока с обратной характеристикой, тепловое ограничение, защита от обратной полярности и обратного тока
- Рабочая температура перехода: −40…+125 °C
- Максимальная температура перехода: +125 °C
- Температура хранения: −65…+150 °C
- Корпус: MSOP с 8 выводами и открытой теплоотводящей площадкой
- Тепловое сопротивление θJA: 60 °C/Вт
- Тепловое сопротивление θJC: 10 °C/Вт
- Монтаж: поверхностный, SMD
- Упаковка: лента на катушке
- Исполнение: бессвинцовое, #PBF
- Масса: 0,027433 г
- Статус изделия: серийное производство, рекомендовано для новых разработок

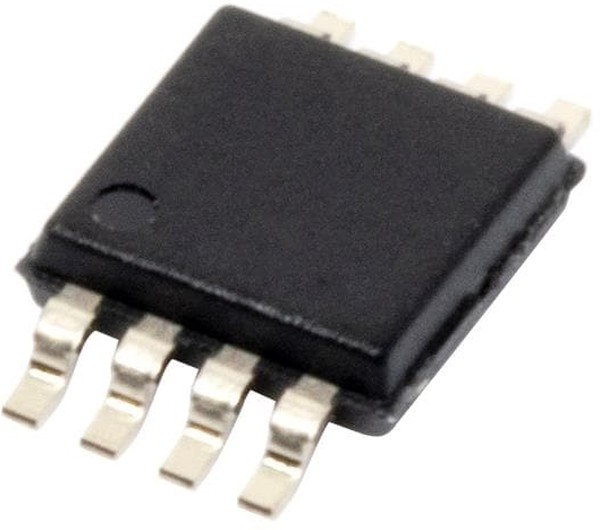

Описание LT1965IMS8E#TRPBF регулируемый LDO-стабилизатор Analog Devices
LT1965IMS8E#TRPBF — регулируемый малошумящий линейный LDO-стабилизатор производства Analog Devices, рассчитанный на выходной ток до 1,1 А. Микросхема работает при входном напряжении от 1,8 до 20 В и позволяет устанавливать выходное напряжение в диапазоне от 1,20 до 19,5 В. Типичное падение напряжения составляет всего 310 мВ при полной нагрузке, что помогает снизить потери мощности и обеспечить стабильное питание при небольшом запасе между входом и выходом.
Выходной шум LT1965IMS8E#TRPBF не превышает типичного значения 40 мкВ RMS в полосе частот от 10 Гц до 100 кГц. Благодаря этому стабилизатор подходит для чувствительных аналоговых схем, измерительных устройств, трактов RF и цифровых сигнальных процессоров DSP. Ток покоя регулируемой версии составляет типично 500 мкА, а в режиме отключения снижается до значения менее 1 мкА.
LT1965IMS8E#TRPBF сохраняет устойчивость с выходным конденсатором емкостью от 10 мкФ. Допускается применение керамических и танталовых конденсаторов. Встроенные защитные функции включают ограничение тока с обратной характеристикой, тепловое ограничение, защиту от обратной полярности аккумулятора и блокировку обратного тока. Наличие входа SHDN позволяет программно отключать стабилизатор и уменьшать энергопотребление системы.
Компонент поставляется в термически улучшенном корпусе MSOP с 8 выводами и открытой теплоотводящей площадкой. Площадка, обозначенная как вывод 9, должна быть припаяна к земле печатной платы. Для корпуса указаны тепловые сопротивления θJA 60 °C/Вт и θJC 10 °C/Вт. Рабочий диапазон температуры перехода составляет от −40 до +125 °C. Исполнение #TRPBF предусматривает бессвинцовое покрытие и поставку в ленте на катушке. Официально декларируемая масса компонента составляет 0,027433 г.
Область применения
- Источники питания логических и цифровых устройств
- Малошумящие источники питания для измерительной аппаратуры
- Питание радиочастотных и аналоговых каскадов
- Постстабилизаторы импульсных преобразователей
- Источники питания процессоров цифровой обработки сигналов
