- Производитель: Semikron Danfoss
- Модель: SKKH570/18E
- Текущий код изделия: 230B1785
- Прежний код изделия: 07898730
- Тип компонента: тиристорно-диодный силовой модуль
- Топология: выпрямительная ветвь, тиристор и диод
- Количество силовых элементов: 2
- Средний ток ITAV/IFAV: 570 А при TC = 85 °C
- Повторяющееся напряжение VDRM/VRRM: 1800 В
- Импульсный ток перегрузки ITSM/IFSM: 15 500 А
- Интеграл I²t: 1 200 кА²·с
- Максимальное напряжение во включенном состоянии: 1,44 В при 1700 А
- Пороговое напряжение VT(TO): 0,78 В
- Дифференциальное сопротивление rT: 0,32 мОм
- Максимальное время выключения tq: 200 мкс
- Критическая скорость нарастания напряжения: 1000 В/мкс
- Ток отпирания затвора IGT: до 200 мА
- Напряжение отпирания затвора VGT: до 3 В
- Ток удержания IH: 150–500 мА
- Тепловое сопротивление переход–корпус: около 0,072 К/Вт
- Максимальная температура перехода: +135 °C
- Температура хранения: −40…+125 °C
- Испытательное напряжение изоляции: 3000 В RMS, 50 Гц, 1 минута
- Кратковременное испытательное напряжение: 3600 В RMS, 1 секунда
- Изоляционный материал: керамика из нитрида алюминия
- Тип основания: изолированная металлическая опорная пластина
- Корпус: SEMIPACK 5
- Размеры: 150 × 60 × 52 мм
- Электрическое подключение: винтовое
- Механическое крепление: винтовое
- Масса нетто: 1,4 кг
- Сертификация: UL Recognized, файл E63532
- Страна производства: Словакия
- Статус изделия: серийное производство

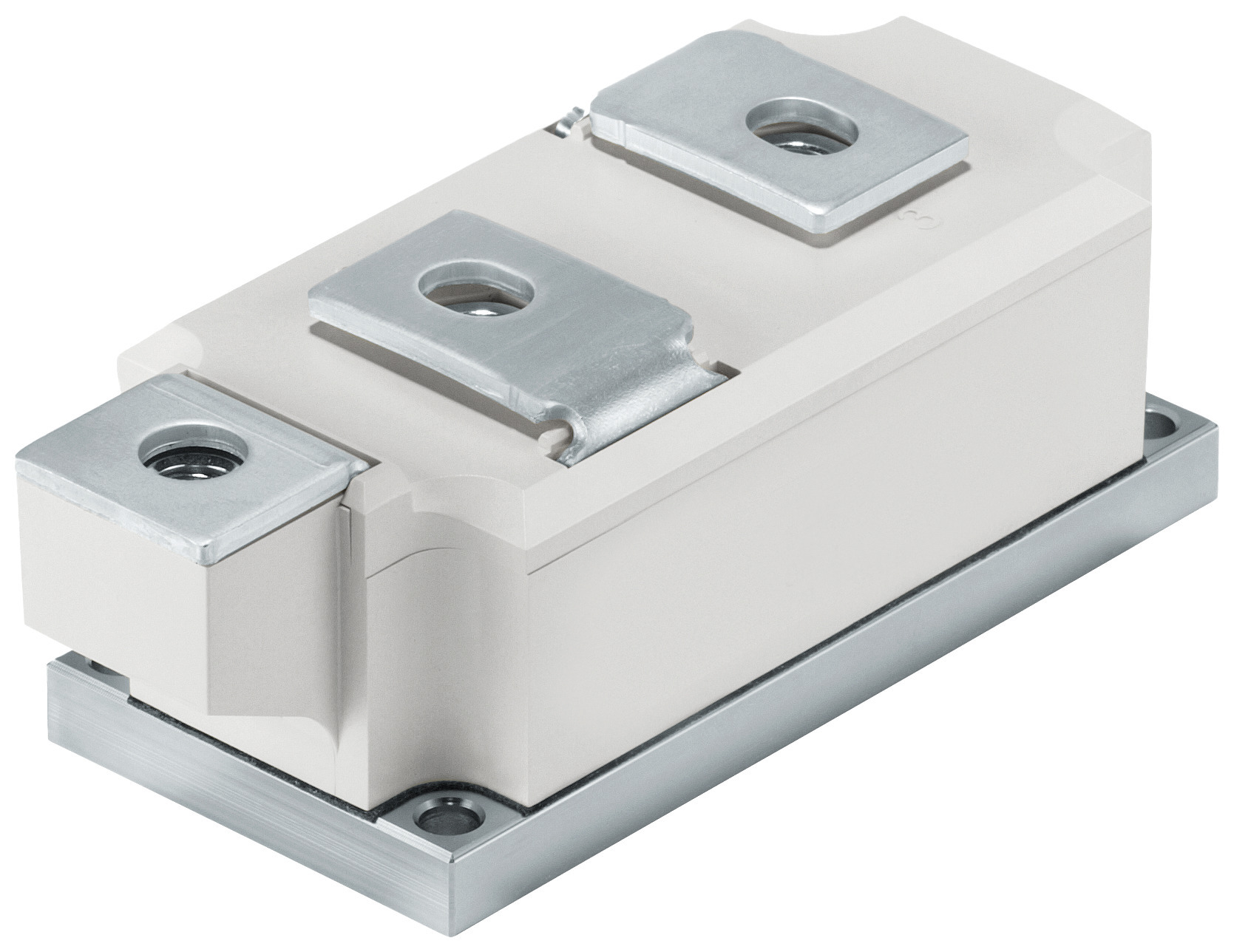

Описание SKKH570/18E тиристорно-диодный модуль 1800 В 570 А Semikron Danfoss
SKKH570/18E — силовой тиристорно-диодный модуль производства Semikron Danfoss, предназначенный для построения управляемых промышленных выпрямителей. Компонент объединяет в одном изолированном корпусе силовой тиристор и выпрямительный диод, соединенные последовательно. Номинальный средний ток составляет 570 А при температуре корпуса 85 °C, а повторяющееся импульсное напряжение в закрытом и обратном состояниях достигает 1800 В.
Модуль SKKH570/18E выдерживает импульсный ток перегрузки до 15 500 А. Пороговое напряжение тиристора составляет 0,78 В, дифференциальное сопротивление во включенном состоянии — 0,32 мОм, а максимальное напряжение во включенном состоянии достигает 1,44 В при токе 1700 А. Критическая скорость нарастания напряжения для исполнения E составляет 1000 В/мкс. Максимальное время выключения тиристора равно 200 мкс.
Для запуска тиристора требуется управляющий ток до 200 мА при напряжении затвора до 3 В. Максимальная температура полупроводникового перехода составляет +135 °C, а температура хранения находится в диапазоне от −40 до +125 °C. Тепловое сопротивление переход–корпус составляет около 0,072 К/Вт, благодаря чему SKKH570/18E может эффективно работать с промышленными воздушными и жидкостными системами охлаждения.
SKKH570/18E выполнен в корпусе SEMIPACK 5 размером 150 × 60 × 52 мм. Изолированная металлическая опорная пластина и керамика из нитрида алюминия обеспечивают эффективный теплоотвод и электрическую изоляцию силовой части. Испытательное напряжение изоляции составляет 3000 В RMS в течение 1 минуты и 3600 В RMS в течение 1 секунды. Силовые и управляющие соединения, а также крепление модуля к радиатору выполняются винтами. Масса изделия составляет 1,4 кг.
Область применения
- Управляемые промышленные выпрямители
- Выпрямители частотно-регулируемых электроприводов
- Системы управления двигателями постоянного тока
- Промышленные источники питания большой мощности
- Установки управления технологическими процессами
- Устройства плавного пуска и силовые регуляторы
