- Производитель: Fuji Electric
- Модель: 2MBI100VA-170-50
- Тип компонента: силовой IGBT-модуль
- Серия: V Series, 6-е поколение
- Конфигурация: 2-Pack, 2 в 1
- Электрическая схема: полумост
- Количество IGBT-транзисторов: 2
- Обратные диоды: встроенные
- Напряжение коллектор–эмиттер VCES: 1700 В
- Номинальный ток коллектора IC: 100 А
- Импульсный ток коллектора IC pulse: 200 А при длительности 1 мс
- Максимальное напряжение затвор–эмиттер VGES: ±20 В
- Рассеиваемая мощность: 665 Вт на один IGBT
- Напряжение насыщения VCE(sat): 2,15 В тип., 2,55 В макс. при 25 °C
- Пороговое напряжение затвора: 6,0–7,0 В
- Внутреннее сопротивление затвора: 10 Ом
- Входная емкость: 8,2 нФ
- Время включения: 1250 нс тип.
- Время нарастания: 550 нс тип.
- Время выключения: 1300 нс тип.
- Время спада: 150 нс тип.
- Прямое напряжение обратного диода: 1,90 В тип., 2,35 В макс. при 25 °C
- Время обратного восстановления диода: 140 нс тип.
- Тепловое сопротивление переход–корпус, IGBT: 0,23 °C/Вт
- Тепловое сопротивление переход–корпус, диод: 0,42 °C/Вт
- Контактное тепловое сопротивление: 0,050 °C/Вт тип. с термопастой
- Максимальная температура перехода: +175 °C
- Максимальная рабочая температура перехода: +150 °C
- Максимальная температура корпуса: +125 °C
- Температура хранения: −40…+125 °C
- Напряжение изоляции: 4000 В AC, 1 минута
- Рекомендуемый момент затяжки крепления: 3,0–5,0 Н·м
- Рекомендуемый момент затяжки выводов: 2,5–5,0 Н·м
- Корпус: M263
- Тип выводов: винтовые контактные площадки
- Размеры основания: 94 × 34 мм
- Масса: 180 г
- Соответствие требованиям: RoHS
- Статус изделия: выпускается серийно

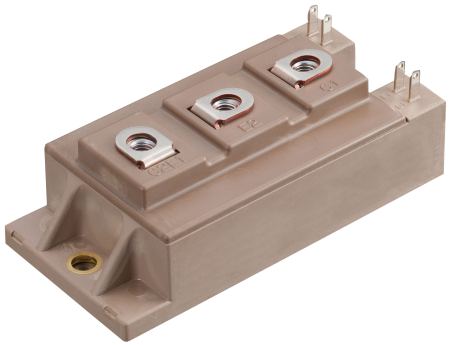

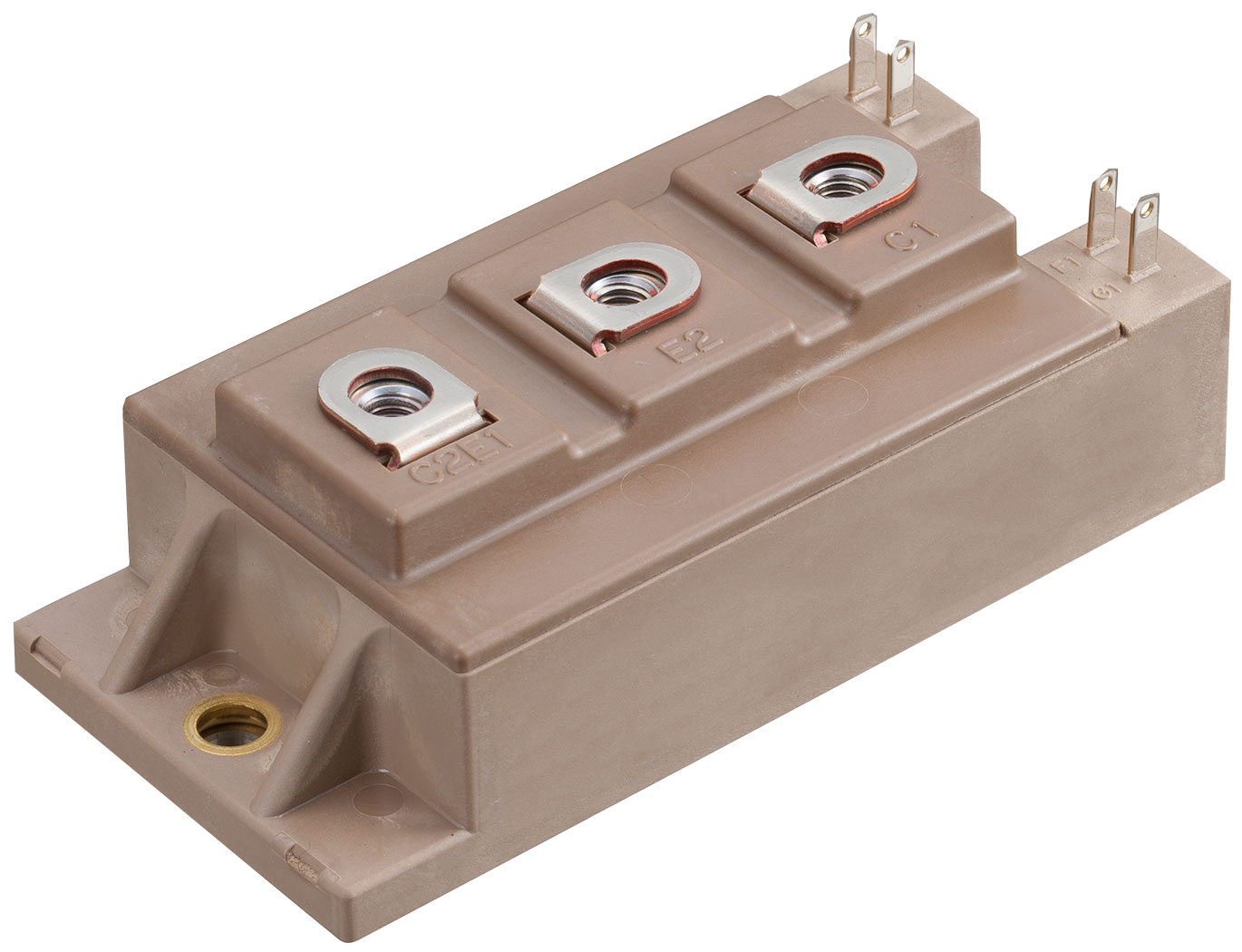

Описание 2MBI100VA-170-50 силовой IGBT-модуль 1700 В 100 А Fuji Electric
2MBI100VA-170-50 — силовой двухключевой IGBT-модуль производства Fuji Electric. Компонент относится к 6-му поколению V Series и содержит 2 IGBT-транзистора с обратными диодами, соединенные по схеме полумоста. Максимальное напряжение коллектор–эмиттер составляет 1700 В, номинальный ток коллектора — 100 А, а импульсный ток длительностью 1 мс достигает 200 А.
Модуль 2MBI100VA-170-50 характеризуется высокой скоростью переключения, управлением напряжением и низкоиндуктивной внутренней конструкцией. Типичное напряжение насыщения коллектор–эмиттер составляет 2,15 В при токе 100 А, напряжении затвор–эмиттер 15 В и температуре перехода 25 °C. Максимально допустимое напряжение затвор–эмиттер равно ±20 В, внутреннее сопротивление затвора составляет 10 Ом, входная емкость — 8,2 нФ.
При напряжении коммутации 900 В, токе 100 А и температуре перехода 150 °C типичное время включения составляет 1250 нс, время выключения — 1300 нс, а время спада тока — 150 нс. Максимальная рассеиваемая мощность одного силового ключа достигает 665 Вт. Тепловое сопротивление переход–корпус составляет 0,23 °C/Вт для IGBT и 0,42 °C/Вт для обратного диода.
2MBI100VA-170-50 выпускается в стандартном корпусе M263 шириной 34 мм и длиной 94 мм. Максимальная температура перехода составляет +175 °C, рабочая температура перехода при переключении — до +150 °C, температура хранения — от −40 до +125 °C. Электрическая прочность изоляции между силовыми выводами и медным основанием составляет 4000 В AC в течение 1 минуты. Масса модуля — 180 г.
Область применения
- Промышленные преобразователи частоты
- Инверторы управления электродвигателями
- Сервоприводы переменного и постоянного тока
- Источники бесперебойного питания
- Сварочное и промышленное оборудование
- Солнечные и ветроэнергетические преобразователи
