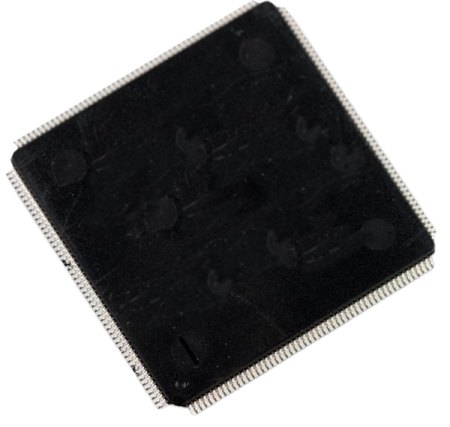

TMS320C30PPM цифровой сигнальный процессор DSP 32 бит

TMS320C30PPM - цифровой сигнальный процессор Texas Instruments семейства TMS320C3x. Он предназначен для обработки сигналов и вычислений с плавающей точкой. Процессор имеет 32-битную архитектуру и поддерживает целочисленные операции с данными разрядностью 16 и 32 бита, а также операции с плавающей точкой разрядностью 32 и 40 бит.

На кристалле размещены два блока оперативной памяти по 1K × 32 бита и блок постоянной памяти 4K × 32 бита. Архитектура позволяет выполнять умножение и операцию арифметико-логического устройства параллельно за один цикл. Для обмена данными предусмотрены 2 последовательных порта, 2 внешних 32-битных порта и одноканальный контроллер DMA. Встроены также 2 таймера по 32 бита.

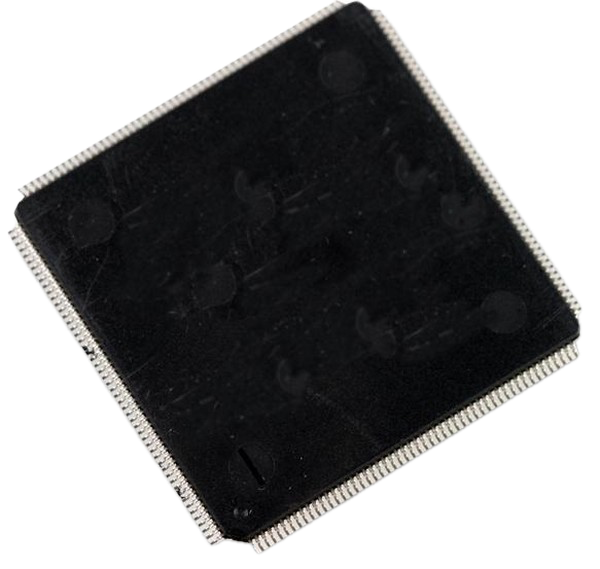

Исполнение PPM означает пластиковый корпус PQFP с 208 выводами для поверхностного монтажа. Номинальное напряжение питания составляет 5 В; допустимый рабочий диапазон - 4,75–5,25 В. Рабочая температура корпуса - от 0 до +85 °C. Компонент подходит для ремонта и обслуживания оборудования, построенного на платформе TMS320C30.

Важно при подборе замены: обозначение TMS320C30PPM само по себе не указывает скоростную группу. В документации процессора приведены варианты −27, −33, −40 и −50. Перед заменой следует сверить полную маркировку установленной микросхемы и требуемую скорость работы.

Область применения

• Обработка цифровых сигналов и измерительных данных
• Вычислительные платы промышленного оборудования
• Системы управления и обработки данных
• Ремонт устройств на базе процессоров TMS320C3x
