6AV6643-0AA01-1AX0 сенсорная панель SIMATIC TP 277 6" Siemens

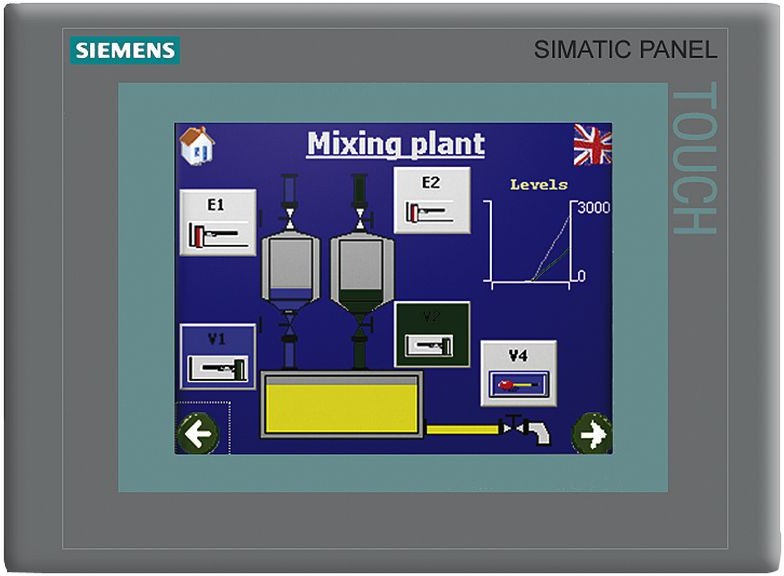

6AV6643-0AA01-1AX0 - сенсорная панель оператора Siemens SIMATIC TP 277 6" для управления промышленным оборудованием и отображения данных технологического процесса. Панель оснащена цветным TFT-дисплеем с диагональю 5,7 дюйма, разрешением 320 × 240 пикселей и отображением 256 цветов. Управление выполняется через аналоговый резистивный сенсорный экран.

Панель позволяет выводить мнемосхемы, текущие значения параметров, сообщения и аварийные сигналы. Для данных проекта предусмотрено 4 МБ памяти. Поддерживаются рецепты и архивирование сообщений и значений процесса с использованием карты MultiMediaCard.

Для связи с системой автоматизации предусмотрены RS422, RS485, Ethernet RJ45 и USB. Панель поддерживает подключение к контроллерам SIMATIC S7, в том числе через MPI и PROFIBUS DP. Проекты создаются в WinCC flexible Standard 2005 SP1 или более поздней совместимой версии.

SIMATIC TP 277 рассчитана на питание 24 В DC. При правильной установке передняя часть корпуса имеет степень защиты IP65, задняя - IP20. Размер лицевой панели составляет 212 × 156 мм, монтажный вырез - 197 × 141 мм. При замене установленной панели следует сверить полный артикул 6AV6643-0AA01-1AX0, интерфейсы и совместимость существующего проекта.

Область применения

• Панели управления производственными линиями
• Отображение параметров и аварийных сообщений оборудования
• Замена панели оператора в действующей системе автоматизации
• Управление технологическими процессами через интерфейс HMI
